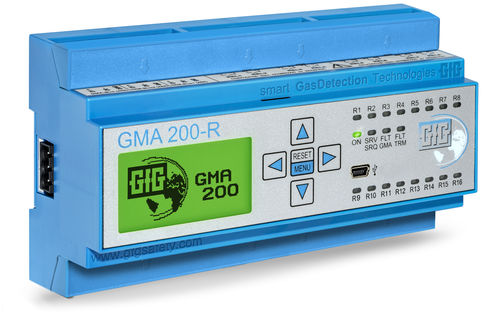

Programmierbares Relaismodul GMA200-RTD

SicherheitDIN-Schiene

Das Relaismodul GMA200-RTD mit Farbdisplay erweitert in einer Gaswarnanlage einen Controller der GMA200-Serie oder die kompakt gebaute GMA22 um 16 individuell programmierbare Relais mit je einem potentialfreien Wechselkontakt. Dadurch lassen sich zusätzliche Sicherheitsmaßnahmen wie visuelle und akustische Alarmmittel oder auch Lüftungsanlagen über den Controller ansteuern. Das Relaismodul verfügt über LED-Anzeigen und der Anschluss erfolgt über die RS-485-Schnittstelle. Die GMA200-RTD wird per Hutschienenmontage (TS35) oder in einem Schaltschrank installiert. Die Controller und bestimmte Transmitter der GfG verfügen über interne Relais. Externe Alarmgeber wie Hinweisschilder, Warnleuchten und Signalhupen lassen sich somit direkt anschließen und verwalten. Gleiches gilt für messwertgesteuerte Lüftungssysteme und Ventile. Komplexe Gaswarnanlagen benötigen allerdings eine große Anzahl an automatischen Sicherheitsmaßnahmen, die beim Über- oder Unterschreiten der festgelegten Gasgrenzwerte eingeleitet werden. An die GfG-Controller lassen sich über die RS-485-Schnittstelle bis zu vier Relaismodule GMA200-RTD anschließen. Die Gesamtzahl der Relais pro Gasmesscomputer kann dadurch um bis zu 64 erhöht werden. Die GMA200-RTD ist mit 16 Relais mit je einem potentialfreien Wechsler ausgestattet. Neben 16 externen Alarmgebern oder anderen messwertgesteuerten Geräten und Funktionen lässt sich auch ein externer Taster zur Alarmquittierung anschließen. Durch die räumliche Trennung von Controller und Relaismodul können Sicherheitsmaßnahmen in entfernt gelegenen Bereichen (bis zu 1.200 m) mit deutlich geringerem Verkabelungsaufwand realisiert werden.
