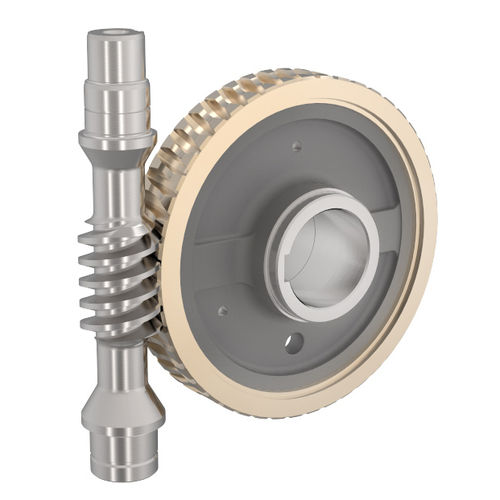

Schneckenradsatz

Spiralfür Zahnräderfür Wellen

Ob Standard- oder Sonderlösung, Kleinserie oder Massenproduktion – AUMA Drives ist der richtige Partner, wenn es um hochwertige Radsätze geht. Unsere Schneckenradsätze sind weltweit im Einsatz. Sie bewähren sich sowohl im Heavy-Industry-Bereich als auch in Präzisionsanwendungen wie Teilapparaten, Drehtischen und Positioniersystemen in Werkzeugmaschinen. Unsere Schneckengetriebe können in beiden Drehrichtungen betrieben werden. Linkssteigende Ausführungen sind auf Anfrage erhältlich. Konstruktionsmerkmale Schneckenradsatz bestehend aus einsatzgehärteter und geschliffener Schneckenwelle (16MnCrS5) sowie Schneckenrad aus hochwertiger, verschleißfester Schleuder- oder Stranggussbronze Materialgüte nach DIN 3974: Schneckenwelle 6, Schneckenrad 7 Verzahnung gemäß DIN 3975 Profil ZK rechtssteigend Achsabstand 40 bis 630 mm mit Modul 1 bis 30 und Übersetzungen zwischen 5 und > 110 Modelle Radsätze gemäß den Spezifikationen / Zeichnungen unserer Kunden Einbau-Radsätze aus standardisierten Baureihen von 40 bis 315 mm Simplex- und Duplex-Radsätze Radsätze mit reduziertem Verdrehflanken- / Zahnspiel Linkssteigende Radsätze Optionen Wir gewährleisten im uneingelaufenen Zustand die volle Austauschbarkeit gleichartiger Schneckenwellen und Schneckenräder. Ausgenommen hiervon sind lediglich Schneckenradsätze mit eingeengtem Zahnspiel. Derartige Radsätze werden auf das Istmaß der Gehäusemittenentfernung abgestimmt und paarweise gekennzeichnet. Voraussetzungen für die einwandfreie Funktion unserer Schneckenradsätze sind: richtige Tragbildeinstellung entsprechende Lagerung ausreichende Schmierung durchgeführter Einlaufvorgang
