Akustische Kamera Sphere80 AC Pro

Industriefür wissenschaftliche Anwendungenfür Fahrzeuge

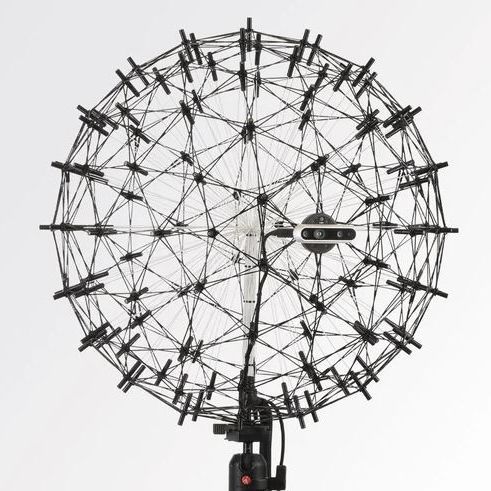

Akustische Kamera - 80- oder 120-Kanal-Array für verschiedene Messszenarien in Innenräumen Dieses Sphere-Array besitzt 80 oder 120 Kanäle und ist hauptsächlich für Anwendungen in geschlossenen Räumen, wie die Raum- und Gebäudeakustik, ausgelegt. Die Konstruktion ist akustisch transparent, besteht aus Karbon und ist besonders stabil und sehr leicht. Das Sphere120 kann an einem mcdRec Datenrekorder betrieben werden, das Spere80 zusätzlich auch mit dem mobilen gt-432 Datenrekorder. Abhängig von der spektralen Zusammensetzung eines Signals, variiert die empfohlene Messdistanz zwischen 0,5 und 25 Metern. Größere Distanzen sind bei Messungen in höheren Frequenzbereichen möglich. Die akustisch transparente Arraykonstruktion besteht aus Carbon und ist sehr leicht und stabil. Das ermöglicht eine einfache Handhabung und eine akkurate Mikrofon- und Arraypositionierung sogar unter echten Testfahrtbedingungen auf der Straße. Die Verkabelung der Mikrofone ist vom Arraykörper umschlossen und geschützt. Das Arraydesign wurde optimiert, um die bei der Anzahl der Mikrofone höchstmögliche räumliche Auflösung sowie akustische Dynamik zu ermöglichen. Zusätzlich minimiert das transparente Arraydesign effektiv partielle Reflexionen, Schalldruckverdoppelungen an der Arrayoberfläche und Resonanzeffekte zwischen dem gemessenen Objekt und dem Array. Außerdem reduziert die kugelförmige Geometrie Aliasingeffekte. Da dieses Mikrofonarray omnidirektional ist, werden die Beamforming-Ergebnisse normalerweise auf gescannte 3D-Punktewolken oder 3D-CAD-Modelle des gemessenen Objektes kartiert.
