Akustische Kamera Sphere48 AC Pro

für Fahrzeugefür die Automobilindustriefür Forschung und Entwicklung

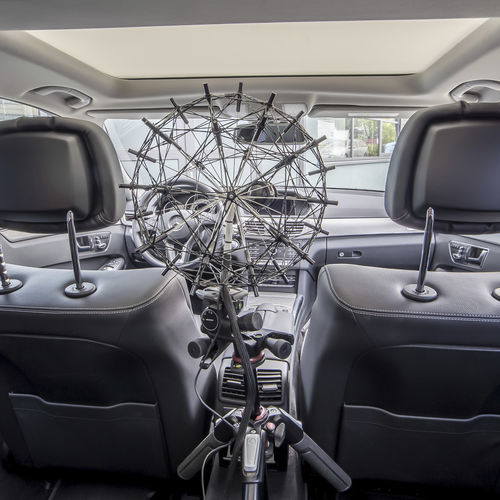

Akustische Kamera: 48-Kanal-Array für Messszenarien in Innenräumen Das kugelförmige 48-Kanal-Mikrofonarray ist in erster Linie für die 360°-Schallquellenlokalisierung konzipiert. Die akustisch transparente Carbon-Arraykonstruktion ist sehr leicht und stabil. Das ermöglicht eine einfache Handhabung und eine akkurate Mikrofon- und Arraypositionierung auch unter rauen Bedingungen. Sie erfasst Schallquellen aus allen Blickwinkeln und ist daher für Anwendungen im Raum, Gebäuden oder Fahrzeuginnenräumen geeignet, selbst unter echten Testfahrtbedingungen auf der Straße oder in der Luft. Abhängig von der spektralen Zusammensetzung eines Signals, variiert die Messdistanz zwischen 0,3 und 5 m. Größere Distanzen sind bei Messungen in höheren Frequenzbereichen möglich. Das Arraydesign wurde optimiert, um die bei der Anzahl der Mikrofone höchstmögliche räumliche Auflösung sowie akustische Dynamik zu ermöglichen, es minimiert effektiv partielle Reflexionen, Schalldruckverdoppelungen an der Arrayoberfläche und Resonanzeffekte zwischen dem gemessenen Objekt und Array. Außerdem reduziert die kugelförmige Geometrie Aliasingeffekte. Da dieses Mikrofonarray omnidirektional ist, werden die Beamforming-Ergebnisse auf gescannte 3D-Punktewolken oder 3D-CAD-Modelle des gemessenen Objektes kartiert. In Kombination mit der Analyse-Software NoiseImage können Schallquellen isoliert, lokalisiert und im Hinblick auf Frequenz- und Zeitverhalten analysiert werden. Zusätzlich ermöglicht dieses akustische Messsystem die Erstellung einer dreidimensionalen akustischen Karte. Anwendung NVH-Analyse; Fahrzeuginnenräume (Auto, Zug, Flugzeug); Sound-Design; Erkennung von Leckagen; Raum- und Bauakustik
