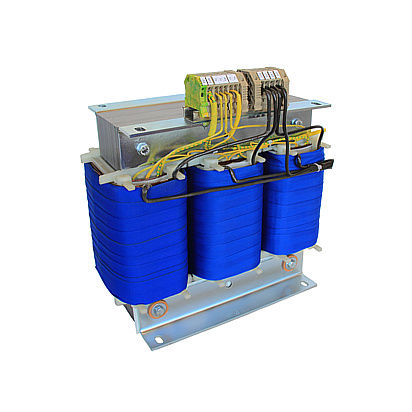

Isolationstransformator GMTD series

Gießharzdreiphasigbodenstehend

Trenntransformatoren werden zur elektrischen Trennung von Stromkreisen verwendet, um die Gefahren einzuschränken, die sich aus der zufällig gleichzeitigen Berührung von Erde und unter Spannung stehenden Teilen ergeben. Mit Trenntransformatoren kann die Schutzmaßnahme "Schutztrennung" erfüllt werden. Die angeschlossenen Betriebsmittel sind vom speisenden Netz sicher getrennt und dürfen nicht geerdet werden. Für Trenntransformatoren gelten DIN/VDE 0570/2-4 und als max. Nennwerte: Eingangsspannung: 1000 V Frequenz 500 Hz Ausgangsspannung: 1000 V (Leerlauf und Last) Leistung: einphasige Transformatoren: 25 kVA dreiphasige Transformatoren: 40 kVA Zur Unterscheidung von Transformatoren für andere Anwendungen müssen Trenntransformatoren mit dem Symbol gekennzeichnet sein. Dreiphasen-Trenntransformatoren nach VDE 0570/2-15 Für Verwendung in medizinisch genutzten Räumen. Schutzwicklung zwischen Primär und Sekundär. Sekundär mit symmetrischem Anschluss für Isolationsüberwachung. •Leistungsbereich 3,15 – 8 kVA •Netzspannung 3 x 400 V •Frequenz 50/60 Hz •Ausgang 3 x 230V, Sternpunkt herausgeführt •Schaltung Yyn0 •Kurzschlussspannung < 3% •Leerlaufstrom Io < 3% vom Nennstrom •Einschaltstromstoß 12 x IN •Isolationsklasse T40/B •3 Thermoschalter zur akustischen oder optischen Meldung bei unzulässiger Erwärmung •Schutzklasse I •Schutzart IP00 •Fußwinkel isoliert vom Trafokern aufgebaut (Einbaueignung bis IP23)
