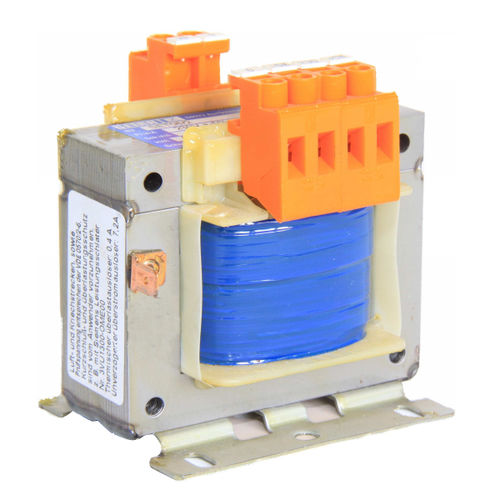

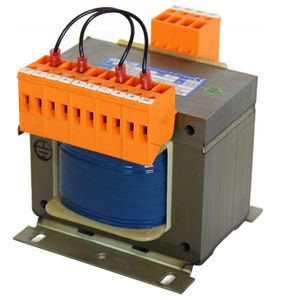

Leistungstransformator SET series

Gießharzfür Leiterplattenlamellenförmig

Steuertransformatoren dienen der Versorgung von Steuerstromkreisen. Ihre Anwendung ist in DIN VDE 0570/2-2 festgelegt. Danach wird empfohlen, bei Steuerstromkreisen mit mehr als fünf elektromagentischen Betätigungsspulen Steuertransformatoren einzusetzen. Aus der Speisung mit Steuertransformatoren ergeben sich ein Reihe von Vorteilen, zum Beispiel leichte Anpassung an verschiedene Netzspannungen. Die Kurzschlussströme im Steuernetz bleiben in Größenordungen, die für die eingesetzten Betriebsmittel erträglich sind. Bei der Spannungsprüfung nach VDE 0570/2-2 werden die im Steuerstromkreis liegenden Betriebsmittel nicht durch die Prüfspannung beansprucht. Von der Steuerspannung abweichende Spannungen (z.B. 24V) können über Abzapfungen des Steuertransformators hergestellt werden. Im Verteilungsnetz auftretende Spannungsspitzen wirken sich nicht auf die Betriebsmittel im Steuerstromkreis aus. Die Steuerstromkreise können, unabhängig von der Art der Netze, ungeerdet oder geerdet betrieben werden, uvm. Einsatz als Steuer- und Trenn-Transformatoren •Leistungsbereich 63 VA – 1,5 kVA •Manteltransformator mit getrennten Wicklungen •Luft- und Kriechstrecken und Prüfspannungen nach VDE 0570/2-4. •Frequenz 50/60 Hz •Prim. Anzapfung bei ± 5% •Fußwinkelbefestigung •Reihenklemmen fingersicher nach VBG 4 •Isolationsklasse ta=40°C/B •Schutzklasse I •Schutzart IP00 •Luft- und Kriechstrecken und Prüfspannungen nach VDE 0570/2-4 oder 2-6
