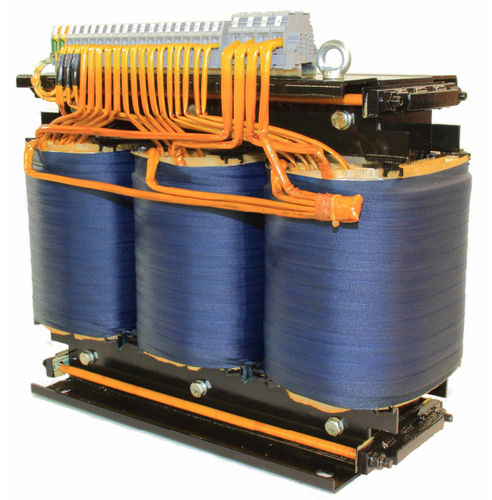

Leistungstransformator DG series

Gießharzdreiphasigbodenstehend

Diese Transformatoren werden nach VDE 0570/EN61558 gebaut und erfüllen die Bedingungen des normalen Einsatzes, ohne spezielle Anforderungen. Die ausgeführten Leistungsangaben beziehen sich auf die Ausführung mit getrennten Wicklungen, und bei den Typenreihen mit Luftkanal auf die angegebene Betriebslage. Beim Einbau der Transformatoren in die auf den Datenblättern angegebenen Gehäuse ändert sich die Isolations-Klasse von ta=40°C/B auf ta=25°C/B, oder die entnehmbare Leistung muss entsprechend reduziert werden. Für den Anschluss sind fingersichere Reihenklemmen vorgesehen. Ausführungen als Spartransformatoren, Transformatoren mit abweichenden Frequenzen, in 2-Kammer-Wicklung, mit Hochstromwicklungen, geringeren Verlusten oder Spannungsabfällen, höheren Isolationsklassen usw. sind selbstverständlich auf Anfrage möglich. Je nach gewünschten Eigenschaften können die 3 Spulen verschiedenen Schaltgruppen zugeordnet werden. Die folgende Tabelle enthält eine Auswahl dieser Schaltgruppen, wobei die bevorzugten Gruppen besonders hervorgehoben sind. Wenn kein anderer Wunsch vorliegt, werden unsere Dreiphasen-Transformatoren nach Schaltgruppe Yy0 aufgebaut. Dreiphasen- Transformatoren nach VDE 0570/EN61558 Leistungsbereich 16 - 630kVA Streifenblech - Transformator Frequenz 50/60 Hz Fußwinkelbefestigung Reihenklemmen fingersicher nach VBG 4 Isolationsklasse ta = 40°C/B Betriebslage magnetische Achse vertikal Schutzklasse I Schutzart IP00
