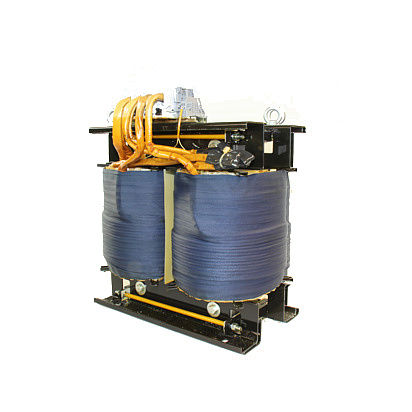

Leistungstransformator EGM-B series

Gießharzeinphasigbodenstehend

Diese Transformatoren werden nach VDE 0570/EN61558 gebaut und erfüllen die Bedingungen des normalen Einsatzes, ohne spezielle Forderungen. Die aufgeführten Leistungsangaben beziehen sich auf die Ausführung mit getrennten Wicklungen, bei den Typenreihen mit Luftkanal auf die angegebene Betriebslage. Beim Einbau der Transformatoren in die auf den Datenblättern angegebenen Gehäuse ändert sich die Isolationsklasse von ta = 40°C/B auf ta = 25°C/B oder die entnehmbare Leistung muss entsprechend reduziert werden. Für den Anschluss sind fingersichere Reihenklemmen nach VBG4 vorgesehen. Ausführungen als Spartransformatoren, Transformatoren mit abweichenden Frequenzen, in 2-Kammer-Wicklung, mit Hochstromwicklungen, mit geringeren Verlusten oder Spannungsabfällen, höheren Isolationsklassen usw. sind selbstverständlich auf Anfrage möglich. Einphasen-Transformatoren nach VDE 0570/EN61558 •Leistungsbereich 16 - 420 kVA •Streifenblech - Transformator •Frequenz 50/60 Hz •Fußwinkelbefestigung •Reihenklemmen fingersicher nach VBG 4 •Isolationsklasse ta = 40°C/B •Betriebslage magnetische Achse vertikal •Schutzklasse I •Schutzart IP00
