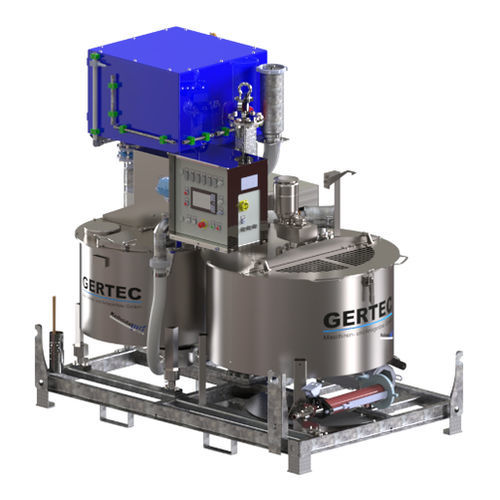

Injektionsanlage für Hoch- und Tiefbau IS-35-EA

für geothermische Anwendungenfür Tunnel

Technische Daten / Leistungsdaten • Anzahl Mischungskomponenten (Automatikbetrieb) 1 x Flüssigkeit 1 x Feststoff • Mischer Nutzinhalt 280 L • Mindestmenge Mischwasser 60 L • Einfüllhöhe Mischer (Sackaufgabe) ca. 1100 mm • Rührwerksbehälter Nutzinhalt 560 L • Wassertank Nutzinhalt 280 L • Förderleistung stufenlos 20 - 100 l/min • Feststoffkörnung max. 2 mm • Druckanschluss VT 1“; Typ 25 Mörtelkupplung VT 1“, alternativ 1“ IG • Wasseranschluss Storz C 1 ½“ Normkupplung DIN14307 • Reinigungsanschluss DN 25 Geka-Klauenkupplung • Elektroanschluss CEE-Stecker 32 A, 5-polig mit Phasenwender • Leistungsaufnahme ca. 15 KW • Spannung 400 V; 50 Hz • Start/Stop Signal Zementschnecke Harting Stecker 4-polig • Transportabmessung ca. 2,30 x 1,42 x 2,15 m (L x B x H) • Arbeitsabmessung ca. 2,80 x 1,42 x 2,15 m (L x B x H) • Gewicht ca. ca. 1210 Kg Einsatzbereiche: • Ankerinjektion • Verpressungen • Hohlraumverfüllung • Microtunneling • Bodeninjektion • Bentonitschmierung Mischen von: • Zementsuspensionen • Ankermörtel • Bentonitsuspensionen • Verfüllmaterialien Ringraumabdichtung • Dämmer-Suspensionen • Flugasche-Suspensionen Die Injektionsstation IS-35-EA-VA (280) ist eine speziell für den Baustellenbetrieb entwickelte, kompakte automatische Misch- und Injektionsanlage. Sie eignet sich besonders zum Mischen und Verpressen von Bentonit- und Zementsuspensionen, Dämmer- und Dichtwandcompounds oder anderen feststoffhaltigen Suspensionen.
