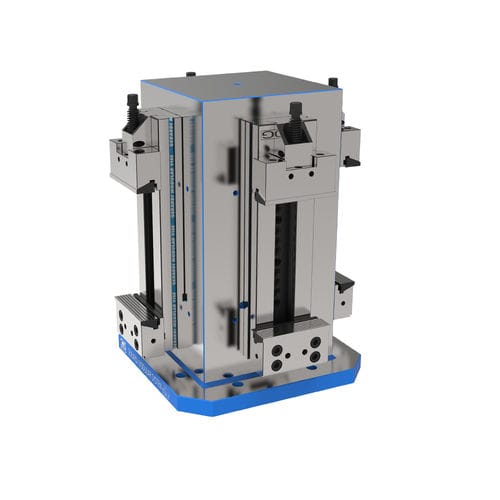

Modularer Spannturm

Gusseisen

Gerardi spanntürme für horizontal-bearbetungszentren Die Modularen Spanntürme und Montageplatten spielen eine mehr und mehr strategische und wichtige Rolle in der Unterstützung und Vervollständigung des Gerardi Modular Spannsystems. Sie werden in den unterschiedlichsten Formen und Ausführungen hergestellt, immer aus massivem Stahlgusseisen G30 mit einer Wandstärke von etwa 40 mm und zweifach spannungsfrei geglüht. Jetzt auch in hoch-widerstandsfähigem Aluminium verfügbar. Die verfügbaren Formen sind: Würfel, zwei-Seiten Spannturm, Winkel, Platten und Montageplatten, Regale und Sonderausführungen auf Anfrage. Folgenden fertige Ausführungen stehen zur Auswahl: Typ A - Aus massivem Gusseisen grob gefräst Typ B - Grob gefräster Sockel aus Voll Material und bearbeiteter Basis Typ C - Spannturm komplett bearbeitet - Toleranz ± 0,02 mm Typ E - SGerasterter Spannturm mit kalibrierten Bohrungen und stabilen Gewindebohrungen Typ F - Gerasterter Spannturm mit gehärteten Passungsbuchsen (100Cr6) und Edelstahlgewindeeinsätzen. HÖCHSTE GENAUIGKEIT Toleranz ±0,02 mm ZENTRIERUNGSPASSUNGSBUCHSEN aus speziell gehärtetem Stahl 100Cr6 - DIN 179C Typ A - GROB GEFRÄST G30 Stahlguss grob gefräst, zweifach spannungsfrei geglüht. Wandstärke 43-45mm (Aufmaß ca. 10mm) Typ C - KOMPLETT BEARBEITET Spannturm komplett bearbeitet, mit einer Wandstärke von ca. 38-40mm. Toleranz ± 0,02 mm
