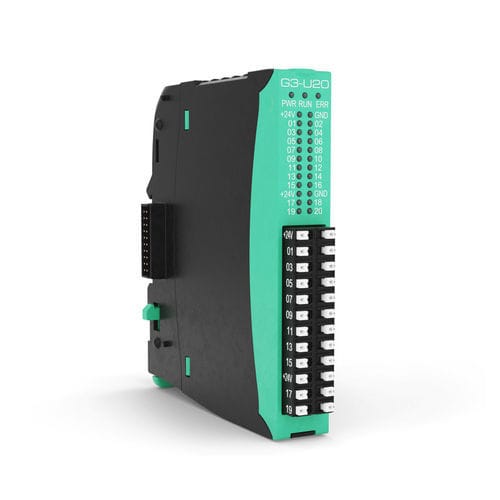

Digitales Eingangsmodul G3-U20

EtherCATmit Relais-Ausgangfür DIN-Schiene

Das Modul G3-U20 verfügt über 20 optisch isolierte Digitalausgänge mit Stromquelle bei 24 VDC± 25%, max. 0,5A/2A. Diese kann auch direkt Lasten in VDC innerhalb der Grenzen der Nennströme versorgen. Zudem ist die Steuerung von Lasten jeder Art über Halbleiterrelais, Schütze möglich. Das G3-U20 kann mit allen Modulen und der Brücke G-Mation G3 verbunden werden, von denen es die Stromversorgung erhält. Die Ausgänge sind in 2 Gruppen von 16 und 4 Ausgängen unterteilt, mit einem maximalen Strom von 8A pro Gruppe. Jeder Ausgang ist gegen Kurzschluss, Überlast und Überhitzung geschützt. Es gibt eine interne Entmagnetisierungsschaltung für induktive Lasten. Optisch isolierte digitale Ausgänge 24VDC ± 25% Maximaler Strom pro Kanal 0,5A (ch1..16) und 2A (ch17..20) Maximale Spannung der Spannungsversorgung 32Vdc Isolierung > 1,5kV Diagnosetools: – Status-LED für jeden Eingang – LED zur Erkennung der Spannungsversorgung
