Analoges Eingangsmodul G3-AD8
EtherCAT8 Kanäle8 Analogeingänge

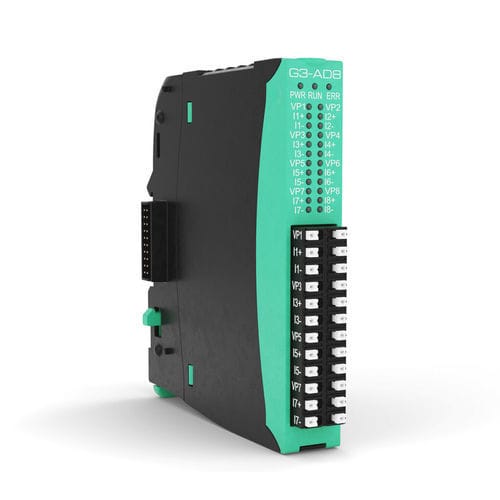

Analoges Eingangsmodul - G3-AD8 - GEFRAN - EtherCAT / 8 Kanäle / 8 Analogeingänge
Analoges Eingangsmodul - G3-AD8 - GEFRAN - EtherCAT / 8 Kanäle / 8 Analogeingänge
Analoges Eingangsmodul - G3-AD8 - GEFRAN - EtherCAT / 8 Kanäle / 8 Analogeingänge - Bild - 2
Analoges Eingangsmodul - G3-AD8 - GEFRAN - EtherCAT / 8 Kanäle / 8 Analogeingänge - Bild - 3
Analoges Eingangsmodul - G3-AD8 - GEFRAN - EtherCAT / 8 Kanäle / 8 Analogeingänge - Bild - 4
Analoges Eingangsmodul - G3-AD8 - GEFRAN - EtherCAT / 8 Kanäle / 8 Analogeingänge - Bild - 5
Analoges Eingangsmodul - G3-AD8 - GEFRAN - EtherCAT / 8 Kanäle / 8 Analogeingänge - Bild - 6
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Signaltyp
analog
Bus
EtherCAT
Anzahl Ausgänge/Eingänge
8 Kanäle, 8 Analogeingänge
Anwendung
Temperatur, für Potentiometer, Position
Installierung
für DIN-Schiene
Weitere Eigenschaften
konfigurierbar

Beschreibung

Das Modul G3-AD8 verfügt über 8 isolierte Analogeingänge, die zum Einlesen von Signalen verschiedener Arten verwendet wird. Z.B. von linearen Sensoren, von Übertragungseinheiten, Servoreglern und Positionssystemen. Die Eingänge können per Software als Spannung (0…10V, ±10V), Strom (0…20mA, 4…20mA) oder Potentiometer (>1kΩ) konfiguriert werden. Das G3-AD8 kann mit allen Modulen und der Brücke G-Mation G3 verwendet werden, von der es mit Strom versorgt wird. Das G3-AD8 kann 8 analoge Eingänge in weniger als 100μs für 8 Kanäle erfassen, was schnelle und genaue Anwendungen im geschlossenen Regelkreis und in der Prozessüberwachung in Kombination mit Ethercat-Kommunikation ermöglicht. Jeder Eingang ist gegen Fehlanschlüsse geschützt. Jeder Eingang verfügt über einen unabhängigen, per Software wählbaren Eingangsfilter. Konfigurierbarer Analogeingang: – Spannung 0…10V, ±10V > 1MΩ – Strom 0/4…20mA = 100Ω – Potentiometer > 1MΩ Genauigkeit besser als 0,2% v.E. 16 Bit A/D-Wandlung Abtastzeit <100μS pro 8 Kanälen Digitaler Filter per Software konfigurierbar Diagnosetools: – LED zur Erkennung der Spannungsversorgung
