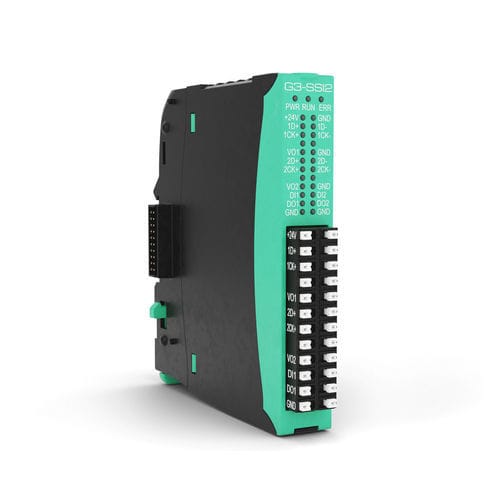

Das Modul G3-SSI2 verfügt über 2 frei konfigurierbare SSI-Eingänge zum Einlesen von Signalen mit 24, 25 oder 32 Bit Datenformat, binär oder gray-codiert, Ausgangstaktfrequenz von 10kHz bis 2MHz.
Für schnelle Zählereignisse stehen 2 digitale 24Vdc Ausgänge direkt auf der Karte zur Verfügung.
Das Modul bietet eine Diagnose bei externem Stromausfall und unterbrochener Sensorverbindung.
Die minimale Abtastzeit für 2 Kanäle beträgt 30µs, abhängig von der konfigurierten Taktart und der Anzahl der übertragenen Bits.
Das G3-SSI2 kann mit allen G-Mation Gateways und CPUs verwendet werden, von denen es mit Strom versorgt wird.
konfigurierbare SSI-Eingänge:
24, 25 oder 32 Bit Übertragung
Ausgangstaktfrequenz von 10kHz bis 2MHz
Eingang für Binär- oder Gray-Datencodierung
Abtastzeit >30µs für 2 Kanäle
Spannungsversorgung 24Vdc, 500mA
Diagnose
LED zur Anzeige der Spannungsversorgung
Status-LED für das Ethercat-Protokoll
