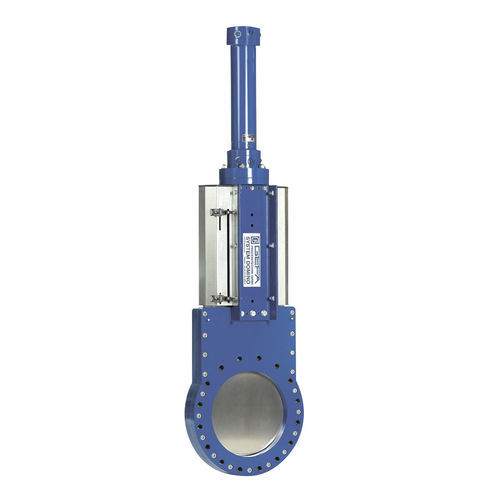

Plattenschieber AT 400 pneumatisch gesteuertStellfür Wasser
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Absperrschieber
- Betätigung
- pneumatisch gesteuert
- Funktion
- Stell
- Medium
- für Wasser
- Korpus
- Flansch, Lug-Typ, 2-teilig, Edelstahl
- Anwendung
- für die chemische Industrie, zur Wasseraufbereitung, für Pumpen, für die Bergbauindustrie, für Stromleitung
- Weitere Eigenschaften
- DIN, kompakt, bidirektional, ATEX
- DN
Min: 40 mm
(1,575 in)Max: 1.200 mm
(47,244 in)- Druck
Min: 2,5 bar
(36,3 psi)Max: 40 bar
(580,2 psi)- Temperatur
Min: -30 °C
(-22 °F)Max: 200 °C
(392 °F)
Beschreibung
Domino-Plattenschieber mit vollrundem Durchgang – in Sonderbauweise nach Anwenderwunsch möglich. Anflanschschieber zum Einklemmenzwischen Flansche nach EN 1092-1 / PN 2,5-PN 40. Sonderdruckstufen, -baulängen und -nennweiten möglich. Auch einseitig abflanschbar als Endarmatur ohne Gegenflansch einsetzbar (SD9). Zweiteiliges Gehäuse, beidseitig dichtend, metallisch geführte Schieberplatte im Schließzustand arretiert, selbstnachstellende COMPACTQuerdichtung nach außen. Zusätzliche von außen nachstellbare Sekundärdichtung möglich, Schneidkante im Bodenbereich.
Baulänge nach z.B. EN 558-1 Reihe 20/25/16 (DIN 3202 K1/K2/K3)
Gehäuse GGG 40, EN GJS-400-15, Stahl, Edelstahl
Platte Edelstahl 1.4301, 1.4571, 1.4462 etc.
Dichtungen NBR (EPDM, FPM, MVQ, etc.)
Zertifizierungen CE-Kennzeichnung, FDA-Zulassung, ATEX
