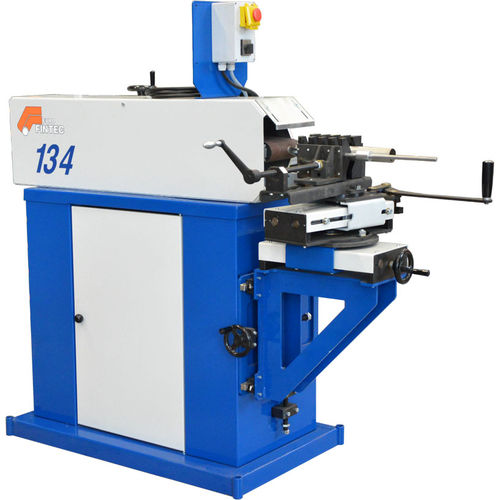

Ausklinkmaschine mit variablem Winkel 134

RohrSchleifband

Bandschleifmaschine, "Rohrausklinker", für volle Radien an Rohren oder volle runde oder rechteckige 2-Gang-Schleifscheiben. Konzipiert als Werkzeugmaschine zur Herstellung von Kupplungsradien, kann sie Radien von R = 10 bis R = 150 erzeugen. Durchmesser von runden Rohren bis zu 150 mm und quadratischen Stücken bis zu 150 x 150 mm mit Verbindungswinkeln von 15 ° bis 90 °. Die Wagengruppe ist in alle Richtungen verstellbar und besteht aus einem Längspositionierwagen, einem Querwagen, um eine schonende Bearbeitung und die Nutzung der gesamten Bandbreite zu gewährleisten, und einem Vertikalwagen, um die Ausführung auch bewegter Speichen von der Mitte des Stücks aus zu ermöglichen. Die Bearbeitung erfolgt auf einer Kontaktscheibe aus Hartgummi mit 90 Shore, die auf zwei Arten von Gabeln montiert ist, die den gesamten Durchmesserbereich abdecken können, auf Anfrage bis zu 300 mm. Ausgestattet mit einer Haube für die Staubabsaugung, an die der selbstfiltrierende Zyklon angeschlossen werden kann.
