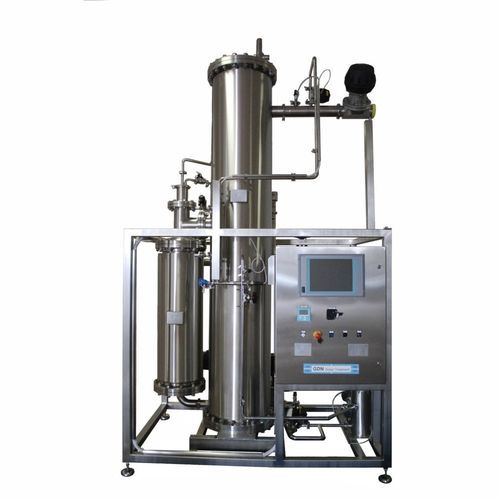

Industrie-Dampfgenerator PPSG

Pharma-Reindampferzeuger Vollständig anpassbare Ausrüstung ab 50 l/h Durchflussmenge FUNKTIONSPRINZIP Das System des Reinstdampferzeugers Modell PPSG basiert auf dem Prinzip der thermischen Konvektion. Das Speisewasser wird in der Anlage aus dem unteren Teil der Verdampfungssäule in den daran angeschlossenen DTS-Tauscher (Rohrseite) gepumpt, wo ein spezieller Niveautransmitter den konstanten Füllstand in der Verdampfungssäule gewährleistet. Das Heizmedium (Industriedampf oder erhitztes Wasser) tritt auf der Mantelseite des DTS-Austauschers ein und wird über einen Kondensatableiter zur Rückgewinnung geleitet. Das beheizte Rohrbündel bewirkt eine bemerkenswerte Konvektionsbewegung des Wassers, die es schnell auf die Verdampfungstemperatur bringt. Der erzeugte Dampf wird in die Verdampfungskammer geleitet, deren breiter Querschnitt die Aufstiegsgeschwindigkeit verringert, um ein mögliches Mitreißen von Verunreinigungen und Partikeln des nicht verdampften Wassers zu vermeiden; anschließend kehren diese dank der Konvektionsbewegung in den unteren Teil der Kolonne und zurück in das Rohrbündel zurück. Ein zweites System zur Abscheidung von Wassertröpfchen wurde im oberen Teil der Kolonne installiert, um reinen Dampf von guter Qualität zu erhalten. Die Reindampfzufuhr wird über ein pneumatisches Regelventil gesteuert, das durch einen Druckwandler aktiviert wird, um die Reindampfleistung an den erforderlichen Druck in der Siedekammer anzupassen.
