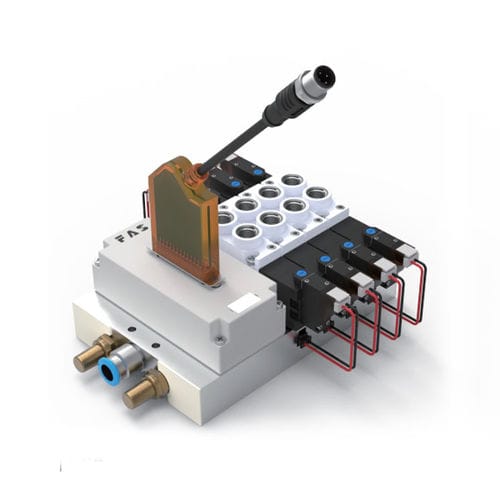

IO-Link Hub、Ventilinsel-Adapter
- Gerät mit IO-Link-Protokoll
- SUB-D 25-polige Schnittstelle
- Ausgang 16 Bit
- Anpassung an SMC VQC
Funktion Parameter
- Baureihe : Ventilinsel-Adapter
- Ausgangssignal : IO-Link
- Schnittstelle : SUB-D 25 Pin
- Ausgang : 16
- IO-Link angegangene Datenlänge : 2 Stück Ausgangsbytes
- Minimale Zykluszeit : 10 ms
- Betriebstemperatur : -25...+70 ℃
- Lagertemperatur : -25...+85 °C
- Gehäusematerial : Kunststoff
- Größe : 53×60.8×12.5 mm
- Länge des Kabels mit M12 : 60 cm
- Schutzgrad : IP 40
- Fehlerkontrollleuchte : Rote LED-Kontrollleuchte
- Kommunikationskontrollleuchte : Grüne LED-Kontrollleuchte
- Nennbetriebsspannung UB : 18...30.2 V DC
- Gesamtstrom Us : 1.6 A
- Verdrahtung des IO-Link-Ports (M12 A-codierter Stecker)
- Pin 1: +24 V Versorgungsspannung
- Pin 2: Betriebsspannung +24 V
- Pin 3: Masse, Bezugspotential
- Pin 4: Q/C,IO-Link
- Pin 5:Funktionserde
- IO-Link
- Betriebsart : COM 2
- Übertragungsrate : 38.4 kbaud
---
