Rechen mit Fenstergittern

TrommelSchraubenDreh

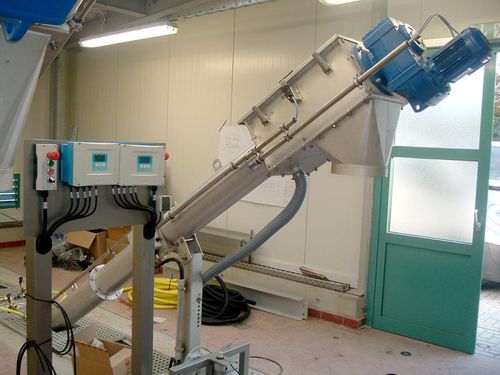

Funktionsweise des Trommelrechens: Der Trommelrechen besteht aus einer gelochten Trommel die unter 35° im Abwasserstrom steht. Die Trommel ist drehbar gelagert und beginnt sich zu drehen wenn ein Grenzwert für die Wasserspiegeldifferenz überschritten wird. Im Zentrum der Trommel ist eine Transportschnecke angeordnet. Die Trommel wird im oberen Drittel mit Hilfe einer Düsenleiste gereinigt. Das dabei abgereinigte Rechengut fällt in die Transportschnecke. Diese fördert und verdichtet das Rechengut. Die Waschung in der Schnecke erfolgt unter Zugabe von Waschwasser, unmittelbar hinter dem Trommelbereich. Durch diese Anordnung des Systems bleibt die zu reinigende Siebseite immer auf der Oberwasserseite und es gelangt kein Rechengut auf die Unterwasserseite. Die Schnecke ist durchgehend mit einer Welle ausgestattet um Verschleiß zu vermindern und eine Blockade zu verhindern. Die Siebfläche kann mit einer Lochung von 2 mm bis 10 mm ausgeführt werden. Die Reinigung der Siebfläche erfolgt durch eine Düsenleiste und eine Bürste, durch die noch anhaftende Stoffe abstreift werden. Der Antrieb der Trommel und Transportschnecke erfolgt durch einen Getriebemotor.
