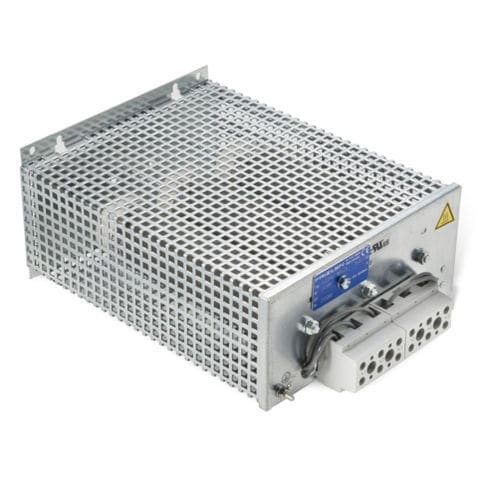

Drahtgewickelter Widerstand FZZP series

LeistungdreiphasigZweiphasen

Zementierter drahtgewickelter Rohrfestwiderstand in Zwei- (F.ZP) oder Dreirohrausführung (F.DP) in Schutzart IP20 im perforierten Lochblechgehäuse, Befestigung senkrecht zur Montagefläche. Für Einbau im Schaltschrank. Standardausführung: Einphasiger Widerstand mit 2 Anschlüssen an Klemmen auf Gehäusedeckel. besondere Merkmale • berührungsgeschützte Bauweise • geringer Grundflächenbedarf • Montage senkrecht auf Montageplatte • Zwei- oder dreiphasige Ausführung, auch mit Sternpunkt im Gerät möglich, d.h. Anschlüsse an 2, 3, 4 oder 6 Klemmen • Klemmen sind berührgeschützt nach BGV A2 Anwendungsbeispiele Zur Einschaltstrombegrenzung und Kurzschlussbremsung (Notaus-Funktion) in dreiphasiger Ausführung, bzw. als Brems-, Filter- oder Vorwiderstand in ein- oder zweiphasiger Ausführung. Eignet sich hervorragend für den Schaltschrankeinbau. Optionen • Temperaturschalter möglich ab Rohrdurchmesser D = 24 mm Hinweis: Es erfolgt keine Abschaltung des Widerstandes, das Signal ist kundenseitig zu verwerten • Typenbezeichung dann: FZ.PQ ... • Schaltleistung des Meldekontaktes: - 2 A / 24 VDC (DC11) - 2 A / 230 VAC (AC11) • UL-Ausführung möglich Hinweise für die Widerstandsauslegung bei Dauer- und Kurzzeitbelastung finden Sie im zugehörigen Datenblatt
