Sicherungslasttrennschalter 843 series

automatischNiederspannungeinpolig

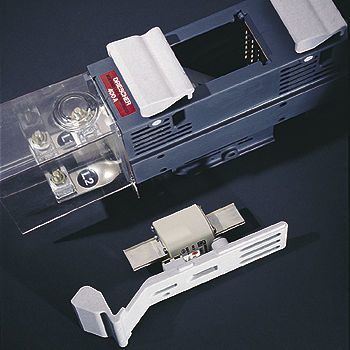

Bei der Entwicklung dieses Systems wurden die Forderungen auf Berührungsschutz, sowie Schaltungen unter Last vornehmen zu können, voll berücksichtigt. Das bedeutet: Grösstmögliche Bedienungs- und Betriebssicherheit! Die Verteilersysteme sind aus hochwertigen Kunststoffpressteilen hergestellt und garantiert eine optimale Be- und Entlüftung. Ein Stromkreis besteht aus drei einpoligen, vertikal angeordneten und unter Last schaltbaren Sicherungstrennschaltern. Das Ein- und Ausschalten der Sicherungen erfolgt, wie aus nebenstehenden Abbildungen ersichtlich, über Betätigungsschieber, die in der AUS-Stellung selbsttätig arretieren. Die Betätigungsschieber sind mit Schaulöchern für die Kontrolle der NH-Sicherungen sowie mit Bohrungen zum Anlegen eines Spannungsprüfers versehen. Für die Stromführung werden versilberte Linienvollkontakte mit nach unten oder oben geführten Anschlussleitungen verwendet, wobei die Stromwege vom Kabelanschluss bis zu den Sicherungen ohne Schraubverbindungen gefertigt sind.
