Mittelspannungsschaltanlage W 12 - 607519
kompaktluftisoliertfür Verteiler

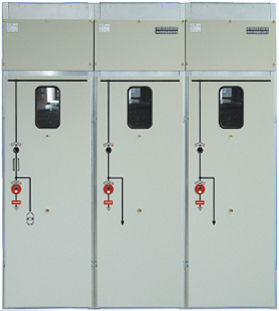

Mittelspannungsschaltanlage - W 12 - 607519 - Fritz Driescher & Söhne GmbH - kompakt / luftisoliert / für Verteiler
Mittelspannungsschaltanlage - W 12 - 607519 - Fritz Driescher & Söhne GmbH - kompakt / luftisoliert / für Verteiler
Mittelspannungsschaltanlage - W 12 - 607519 - Fritz Driescher & Söhne GmbH - kompakt / luftisoliert / für Verteiler - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Elektrische Merkmale
Mittelspannung
Aufbau
kompakt, luftisoliert
Anwendung
für Verteiler
Primärstrom

630 A

VAC

12 kV

Beschreibung

Die metallgekapselten, luftisolierten Mittelspannungs-Schaltanlagen Typ W 12 sind universell einsetzbar: Von kompakten Ringkabelschaltanlagen bis hin zu komplexen Energieverteilungen. Zugeschnitten auf den Bedarf in Netzen von Stadtwerken und EVUs in Industrie und öffentlichen Gebäuden. Diese Mittelspannungs-Schaltanlagen erfüllen in allen Punkten die spezifischen Anforderungen der Anwender und sorgen für eine einwandfreie Energieverteilung. Die Standardfeldtypen W 12 können in drei verschiedenen Hauptabmessungen geliefert werden: 1. W 12 - 607519; B x T x H: 600 x 750 x 1900 mm. 2. W 12 - 757521; B x T x H: 750 x 750 x 2100 mm. 3. W 12 - 907521; B x T x H: 900 x 750 x 2100 mm. Sie können als Einzelfelder oder als Schaltanlage geliefert werden, deren Ausrüstung, Feldreihenfolge usw. vom Kunden festgelegt werden kann. Die Schaltfelder der Typen W 12 werden in abgeschlossenen elektrischen Betriebsstätten aufgestellt, die nur von Fachkräften und unterwiesenen Personen betreten werden dürfen. Der Einsatz kann bis zu einer Aufstellungshöhe von 1000 m über NN erfolgen. Bei Aufstellungshöhen über 1000 m muß der Bemessungsisolationspegel der Schaltanlage entsprechend korrigiert werden. Die Schaltfelder sind konstruiert für den Einsatz unter normalen Betriebsbedingungen gemäß EN 62271-1.

Kataloge

780e
780e
12 Seiten
