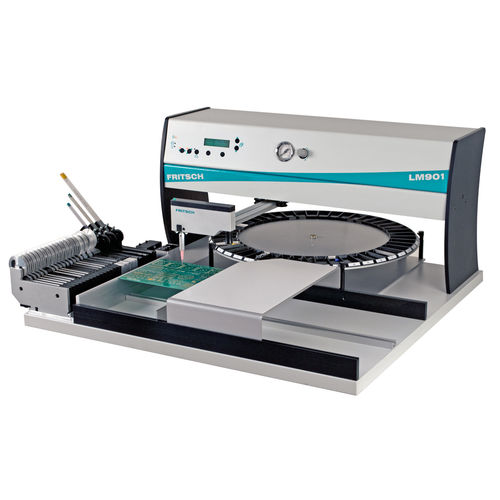

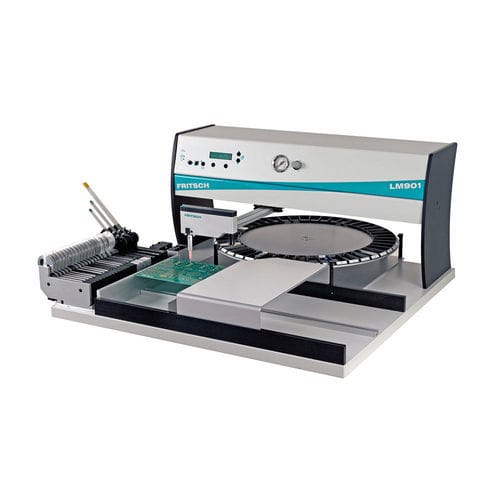

Manuelle Bestückungsmaschine LM901

für BGASMTmodular

Mit dem LM901 beginnt der Einstieg in die modular aufgebauten Handbestückungs-Systeme. Funktionen wie X-Y-Z Bremsen, ein Dosiersystem oder eine Kamera ermöglichen den effizienten Aufbau von Prototypen und kompletten Serien. Der LM901 realisiert den gesamten Dosier- und Platzierprozess vom Aufbringen der Lotpaste bzw. des Klebers bis zum Bestücken von Chip-, Fine-Pitch- und Sonderbauteilen. Die universelle Leiterplattenaufnahme fixiert ein- und zweiseitige Leiterplatten sicher durch verstellbare, federnde Aufnahmefinger. Große Leiterplatten können bei Bedarf unterstützt werden. Falls in Ihrem Hause eine gesonderte Aufnahme benötigt wird, realisieren wir diese gerne speziell nach Ihren Wünschen. Die unerreicht leichtgängige Führung des Bestückkopfs ermöglicht ein angenehmes und ermüdungsfreies Arbeiten. Alle Bedienelemente sind ergonomisch optimal platziert und unterstützen den Anwender bestmöglich bei der Arbeit. Die im Lieferumfang enthaltene Handauflage kann in jede beliebige Position verschoben werden. Der Bestückkopf ist mit einer patentierten degressiven Trapez-Feder ausgestattet. Die Federkraft verteilt sich gleichmäßig über den gesamten Bewegungsbereich der Z-Achse. Der gesamte Bestückkopf ist wartungsfrei. Um Prototypen und Kleinserien zeitnah zu fertigen, kann ein Dosiersystem am Bestückkopf adaptiert werden, um Lotpaste oder Kleber auf die Leiterplatte aufzubringen. Für genauestes Bestücken sorgt die X/Y-Feststelleinrichtung (Abb.). Einzelne Bewegungsachsen können gesperrt werden. Eine Automatikfunktion sperrt selbständig die X- und Y-Achsen beim Absetzen der Bauteile bzw.
