Halbautomatische Siebdruckmaschine printALL210L
LötpastenSMT

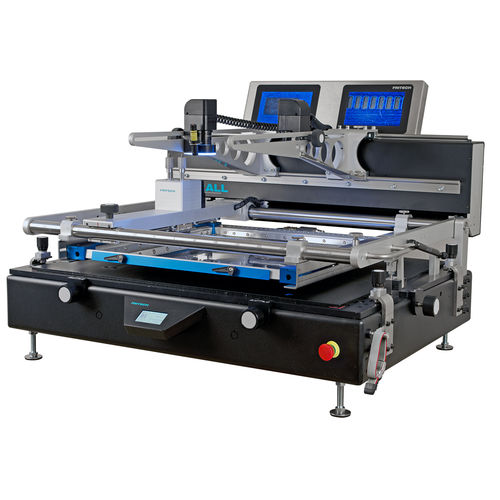

Halbautomatische Siebdruckmaschine - printALL210L - FRITSCH - Lötpasten / SMT
Halbautomatische Siebdruckmaschine - printALL210L - FRITSCH - Lötpasten / SMT
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Steuerung
halbautomatisch
Anzahl Farben
Lötpasten
Produktanwendung
SMT

Beschreibung

Der halbautomatische Schablonendrucker printALL210L ist die Weiterführung des printALL210. Beide Systeme weisen den identisch soliden Aufbau sowie einfachste Bedienung auf. Dies sind die Grundlagen für einen sauberen und reproduzierbaren Schablonendruck, sodass Verarbeitungen für feine Strukturen kein Problem darstellen. Der printALL210L kann Leiterplatten mit einer Größe von bis zu 600 x 430 mm aufnehmen. Die flexible Leiterplatten-Aufnahme erlaubt das Einrichten des Schablonendruckers innerhalb weniger Minuten. Die Anpassungen an ein anderes Rahmenformat können ohne Werkzeug erfolgen. Der optionale Test-Druck-Rahmen reduziert nochmals die geringen Rüstzeiten. Zum Einsatz kommen handelsübliche, feste Aluminiumrahmen oder gängige Schnellspannsysteme wie z. B. Stencilman, VectorGuardTM, Zelflex oder ähnliche. Das ermöglicht ein Bedrucken von kleinsten Leiterplatten bis hin zu einem maximalen Druckbereich von 370 x 460 mm. Um die Durchlaufzeiten und somit die Produktionskosten so gering wie möglich zu halten verfügt der printALL210 über eine Doppelrakel, die für einen sauberen Pastendruck in beide Richtungen verantwortlich ist. Anpressdruck sowie Rakelwinkel können je nach Anforderung beliebig per Einstellschraube justiert werden. Die Mikroprozessor-Steuerung kontrolliert das Absenken der Rakel, regelt den motorischen Rakelvorschub und sorgt für einen gleichmäßigen und reproduzierbaren Druck. Nach dem Druck wird der Tisch über Pneumatikzylinder automatisch parallel abgesenkt und der Drucker kann geöffnet werden. Die Bedienung aller prozessorgesteuerten Funktionen des Druckers erfolgt über ein intuitives auf die Fingerbedienung optimiertes Touch-Display.

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von FRITSCH anzeigen
