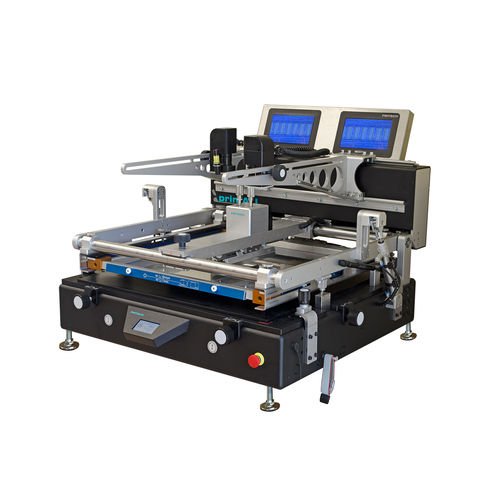

Halbautomatische Siebdruckmaschine printALL210
LötpastenSMT

halbautomatische Siebdruckmaschine
halbautomatische Siebdruckmaschine
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Steuerung
halbautomatisch
Anzahl Farben
Lötpasten
Produktanwendung
SMT

Beschreibung

Der halbautomatische Schablonendrucker printALL210 weist einen soliden Grundaufbau sowie einfachste Bedienung auf. Die Rüstzeiten werden auf ein Minimum reduziert, da der Drucker ohne Werkzeuge in wenigen Minuten eingerichtet werden kann. Leiterplatten mit einer maximalen Größen von 440 x 430 mm können somit realisiert werden. Die flexible Leiterplatten-Aufnahme erlaubt das Einrichten des Schablonendruckers innerhalb weniger Minuten. Die Anpassungen an ein anderes Rahmenformat können ohne Werkzeug erfolgen. Der optionale Test-Druck-Rahmen reduziert nochmals die geringen Rüstzeiten. Zum Einsatz kommen handelsübliche, feste Aluminiumrahmen oder gängige Schnellspannsysteme wie z. B. Stencilman, VectorGuardTM, Zelflex oder ähnliche. Das ermöglicht ein Bedrucken von kleinsten Leiterplatten bis hin zu einem maximalen Druckbereich von 370 x 460 mm. Um die Durchlaufzeiten und somit die Produktionskosten so gering wie möglich zu halten verfügt der printALL210 über eine Doppelrakel, die für einen sauberen Pastendruck in beide Richtungen verantwortlich ist. Anpressdruck sowie Rakelwinkel können je nach Anforderung beliebig per Einstellschraube justiert werden. Die Mikroprozessor-Steuerung kontrolliert das Absenken der Rakel, regelt den motorischen Rakelvorschub und sorgt für einen gleichmäßigen und reproduzierbaren Druck. Nach dem Druck wird der Tisch über Pneumatikzylinder automatisch parallel abgesenkt und der Drucker kann geöffnet werden. Die Bedienung aller prozessorgesteuerten Funktionen des Druckers erfolgt über ein intuitives auf die Fingerbedienung optimiertes Touch-Display.

VIDEO

Kataloge

Produktlinie
Produktlinie
20 Seiten
* Die Preise verstehen sich ohne MwSt., Versandkosten und Zollgebühren. Eventuelle Zusatzkosten für Installation oder Inbetriebnahme sind nicht enthalten. Es handelt sich um unverbindliche Preisangaben, die je nach Land, Kurs der Rohstoffe und Wechselkurs schwanken können.
