Formmesssystem LEV

Direktkontaktfür BandmessungHochpräzision

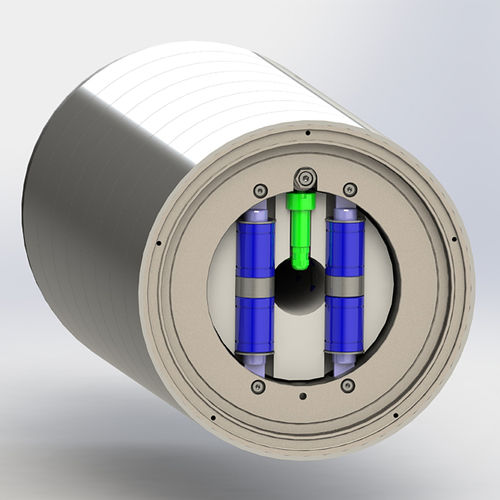

Präzise bei geringem Bandzug Die Segmentrollen wurden speziell für den Einsatz in Streck-Biege-Richtanlagen entwickelt. Die extrem leicht laufenden Messringe ermöglichen die hochgenaue Planheitsmessung auch bei den sehr geringen Bandzügen. Ein starrer Hohlkörper, der die Achse der Rolle bildet, trägt mehrere drehbar gelagerte Messringe. Sie bilden die Außenschale der Messrolle, über die das Band läuft. Kraftsensoren im Inneren der Messringe erfassen die aus der Bandspannung resultierende Kraft. Die Sensoren sind hochauflösend, überlastsicher und wartungsfrei. Die Daten werden durch die Mittelachse der Rolle übertragen und stehen als Profibus-Signal zur Verfügung.
