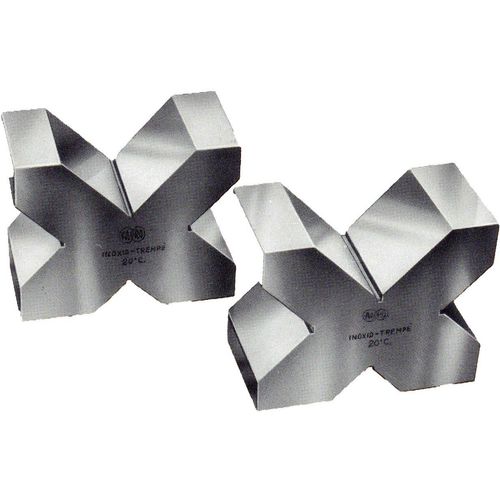

Messprisma für Metrologie-Anwendungen

4V-Parallel-Blöcke 4V-Parallelblöcke mit flacher Seite 2V-Parallelblöcke mit Spannklammern Diese Blöcke werden für Kalibrierungen in mehreren Präzisionsstufen verwendet und sind daher in verschiedenen Toleranzen hinsichtlich Ebenheit, Normalität und Flächenparallelität erhältlich: - Höchste Präzision +/- 0,005 (X32C13 UNI 4047 gehärteter Stahl, Härte HRc 48/50) - Hohe Präzision +/- 0,01 (X32C13 UNI 4047 gehärteter Stahl, Härte HRc 48/50) - Standardpräzision +/- 0,02 (G26 UNI 668 Gusseisen, Härte 200 ÷ 220 HB und langsame Stabilisierung perlitische Struktur) Das Dumping wird durchgeführt, um Rissbildung nach dem Anlassen zu vermeiden. Die V-Schnitte sind symmetrisch zur Mitte, parallel zu den Seitenflächen und rechtwinklig zum Kopf. 4V-Parallel-Blöcke mit einem I-Schnitt 4V-Parallelblöcke mit einer flachen Seite und einem I-Profil 1 V-Parallelprismen Diese Blöcke können in verschiedenen Präzisionsgraden hinsichtlich Ebenheit, Normalität und Flächenparallelität hergestellt werden: Hohe Präzision +/- 0,01 Standardgenauigkeit +/- 0,02 In beiden Fällen handelt es sich um Gusseisen G26 UNI 668 mit einer Härte von 200 ÷ 220 HB und einem perlitischen Gefüge, das im Ofen geglüht oder natürlich oder in einem Thermoschockofen zur langsameren Stabilisierung gealtert wurde. Um Rissbildung nach dem Anlassen zu vermeiden, wird ein Dumping durchgeführt. Die V-Schnitte sind symmetrisch zur Mitte, parallel zu den Seitenflächen und rechtwinklig zum Kopf. Parallelen für Kurbeln Diese Teile werden mit einer hohen Präzision hergestellt, mit einer Toleranz von +/- 0,01 bezüglich der Ebenheit, Parallelität und Normalität der V-Schnitte, die parallel zur Auflagefläche verlaufen.
