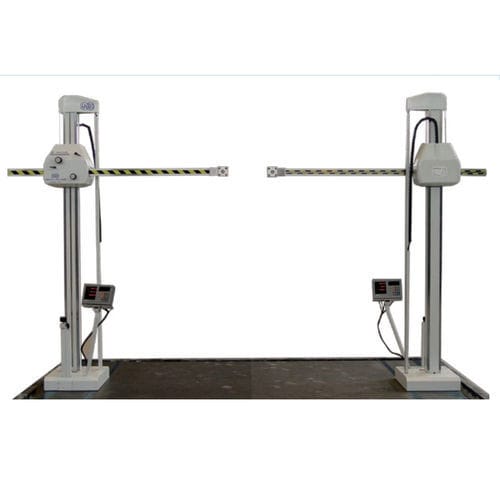

Horizontalarm-Koordinatenmessmaschine MINITRICOORD

Multisensor

Dreidimensionale Mess- und Verfolgungsmaschine mit horizontaler Achse. Nach allen Seiten offene Struktur. Geeignet für hohe Produktionsmengen. Diese Art von Maschine wird in verschiedenen Anwendungen der Dimensionskontrolle eingesetzt, da ihre zahlreichen Modelle maßgeschneiderte Lösungen für jede spezifische Anforderung garantieren können. Das Produktionsvolumen reicht von niedrigen über mittlere bis zu hohen Stückzahlen. Das Gerät ist das Ergebnis von fünfzig Jahren Erfahrung in der Messtechnik, von denen dreißig Jahre auf den Bau von Maschinen ähnlicher Art verwendet wurden. Technische Daten Tricoord und Minitricoord. Vertikale Säule: Profil aus warmstranggepresstem Stahl C40 - 8 Gleitschienen (zwei auf jeder Seite), hartverchromt, Härte HRc60/62, hochpräzise geschliffen, auf dem Kopf ein (auf Lagern montiertes) Riemenscheibensystem für den Gewichtsausgleich - internes, einstellbares Gegengewicht für den Gewichtsausgleich des Gleiters - Endschalter. Horizontaler Arm: Profil aus warmfließgepresstem Stahl C40 - 8 Gleitschienen (zwei auf jeder Seite), hartverchromt, Härte HRc60/62, hochpräzise geschliffen - mit Arretierungen am Arbeitskopf - Endschalter - Gleitführungen, die so bearbeitet sind, dass sie die durch ihr Eigengewicht verursachte Biegung ausgleichen (variabel je nach Bewegung). Läufer: aus Leichtmetall - mit Rippen, die so angeordnet sind, dass sie die Biegungen so weit wie möglich vermeiden - der zufällige Fall des Läufers nach einem möglichen Bruch des Gegengewichtskabels wird durch ein sofortiges Sicherheitssystem geschützt.
