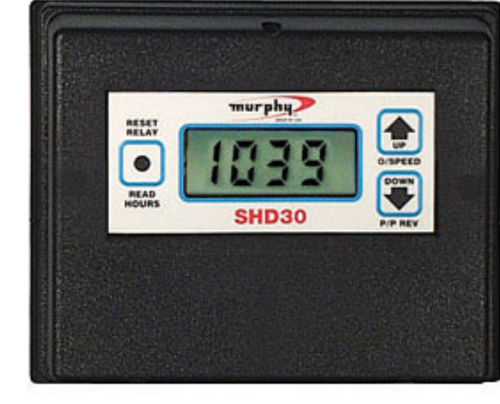

Kontaktloser Tachometer SHD30

für SchalttafelmontagedigitalFrequenzmesser

Normalerweise offener und normal geschlossener Überdrehzahlalarm oder Abschaltschalter (Standard) Drehzahldaten und Stromzufuhr durch magnetischen Pickup oder Kondensatorentladung (cd) genauigkeit auf ±0,5% des Anzeigewertes stunden können voreingestellt und auf Null zurückgesetzt werden Zugelassen für gefährliche Bereiche der Klasse I, Division 2, Gruppen C und D Der SHD30 und der SHD30-45 sind mikroprozessorgesteuerte Tachometer mit Betriebsstundenzähler und einem Überdrehzahl-Auslösepunkt. Der Auslösepunkt kann entweder als Form-C-Relaisausgang oder als normal offener SCR-Ausgang für Alarm oder Abschaltung bei Überdrehzahl angeschlossen werden. Der SHD30 verfügt über ein Kunststoffgehäuse mit einer Länge von 129 mm (5-1/16) und einer Höhe von 108 mm (4-1/4 in.). Der SHD30-45 hat das gleiche Gehäuse, verfügt aber zusätzlich über eine Rückwand mit Bolzen zur Montage wie ein OPLFC. Die Leistungs- und Drehzahldaten der SHD30-Modelle werden entweder durch einen magnetischen Pickup oder eine Kondensatorentladungszündung (CD) geliefert. Der Betriebsstundenzähler ist auf eine voreingestellte Zeit einstellbar und kann auf Null zurückgesetzt werden. Im Falle eines Stromausfalls halten die eingebauten Batterien die Betriebsstundenanzeige aufrecht und ermöglichen das Zurücksetzen des Überdrehzahlrelaisausgangs. Wenn ein Drehzahlsignal vorhanden ist, zeigen die SHD30-Modelle die Drehzahl an. Liegt kein Drehzahlsignal an, ist die Anzeige leer, es sei denn, die Membrantaste Read Hours auf der Frontplatte wird gedrückt und gehalten. Die fünfstellige Flüssigkristallanzeige wird jede Sekunde aktualisiert. Die Betriebsstunden, der Sollwert für die Überdrehzahl und die Stromimpulse pro Motorumdrehung können durch Betätigung der Membranschalter angezeigt werden. Die Betriebsstunden können auch nach einem Stromausfall angezeigt werden. Die Betriebsstundenanzeige kann so konfiguriert werden, dass sie sich mit der Drehzahlanzeige abwechselt.
