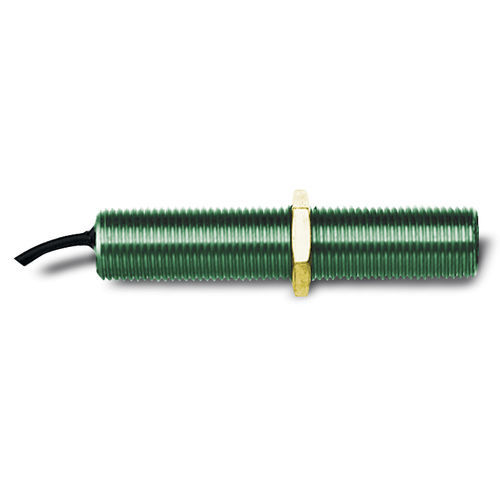

Drehzahlsensor MP series

MagnetEdelstahlPick-Up

Ein magnetischer Impulsaufnehmer ist ein Wechselstromgenerator. Er wird normalerweise in das Schwungradgehäuse eines Verbrennungsmotors eingebaut, so dass der Anlasserzahnkranz auf ihn einwirkt und jedes Mal einen Spannungsimpuls erzeugt, wenn ein Zahn des Zahnrads das Ende des Sensors passiert. Material des Gehäuses: MP3298: Rostfreier Stahl Typ 300. Sicherungsmutter: Rostfreier Stahl Typ 300. MP7905 und MP7906: Typ 6061 Aluminium/Eloxal Klasse 1. Gegenmutter: Stahl vernickelt. Ausgangskabel (alle Modelle): Zwei isolierte Leitungen, 20AWG, STR/TEF isoliert nach MIL-W-16878D Typ E, 1 weiß und 1 schwarz. Ausgangsspannung (alle Modelle): 200 V.P.P. TYP. (getestet bei 1000 I.P.S. 20 Gang, 0,005 Gap und 100K OHM Last). Spulenwiderstand: MP3298: 975 Ohm TYP. MP7905 und MP7906: 2500 Ohm TYP. Verguss (alle Modelle): Der innere Teil des Tonabnehmers ist mit Epoxidharz gefüllt, wodurch der Magnetabnehmer öl- und feuchtigkeitsbeständig ist. Temperatur (alle Modelle): -65° bis +225°F (-54 ° bis 107°C). Spule Indukt: MP3298: 800 mH max, @ 1K Hz. MP3298: 400 mH TYP. bei 1K Hz.
