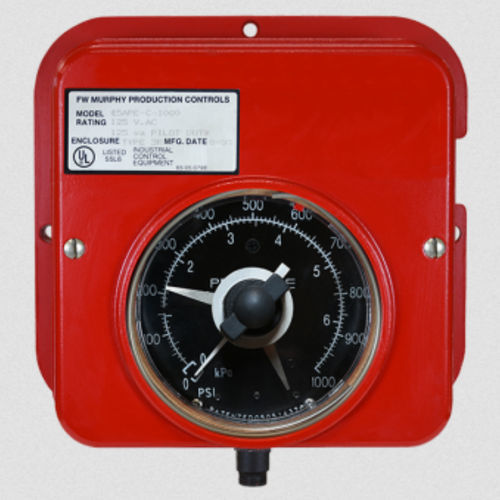

Druckmessgerät 45APE

SteuerungEdelstahleinstellbar

Kombiniertes Anzeigemanometer mit unabhängigen Nieder- und Hochdruck-Schnappschaltern Vor Ort einstellbare und gut sichtbare Nieder- und Hochdruck-Auslösepunktanzeiger Zwei-Sektoren-Getriebe ermöglichen Anzeige und Sollwertsteuerung in voller Skalierung Versionen für Schalttafel- und Oberflächenmontage verfügbar Selbsthaltende Steuerrelais-Versionen verfügbar Das Manometer der Serie 45APE ist ein mechanisches Manometer zur Druckanzeige. Es enthält zwei einstellbare SPDT-Schalter. Diese Schnappschalter können zum Starten und Stoppen, zum Auslösen von Alarmen und zum Abschalten von Geräten verwendet werden. Es sind Bereiche von 2,06 bar (207 kPa) bis 34,73 bar (34,48 MPa) (5.000 psi) verfügbar. Die Serie 45APE verwendet eine Rohrfeder-Sensoreinheit mit einem Edelstahl-Doppelsektor-Getriebe. Jeder der Sektoren treibt separate Zeiger an, wenn Druck auf die Rohrfeder ausgeübt wird. Der Anzeigezeiger (sichtbarer Zeiger) zeigt den tatsächlich gemessenen Druck an, einschließlich der Unter- und Überschreitung des unteren und oberen Auslösepunkts. Die unteren und oberen Auslösepunkte sind unabhängig voneinander an der Frontlinse des Manometers einstellbar. Der Schaltzeiger (hinter dem Zifferblatt) ist so kalibriert, dass er dem Anzeigezeiger folgt. Die Anzeigen für den niedrigen und den hohen Auslösepunkt halten den Zeiger des Schalterbedieners an. Wenn der Druck durch das Prinzip der verlorenen Bewegung sinkt oder steigt, wird der entsprechende Schnappschalter ausgelöst. Die Modelle der Serie 45APE werden häufig in Anwendungen eingesetzt, die eine Druckanzeige und Nieder- und Hochdruckschalter der Form C erfordern. Grundmodelle manometer der Serie 45APE Version für Oberflächenmontage (quadratisches Gehäuse) messgerät der Serie 45APEF Schalttafeleinbau (rundes Gehäuse) Version
