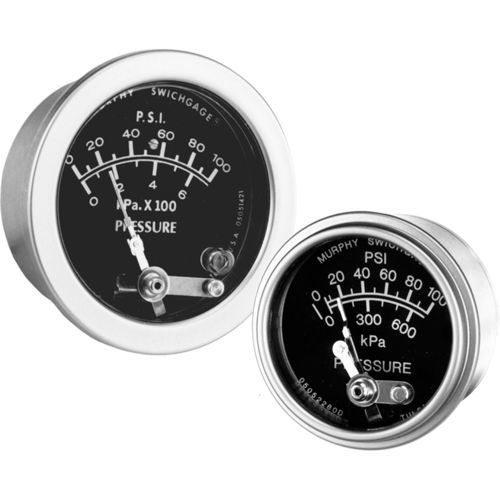

Druckmessgerät 20P series

WasserÖlEdelstahl

Die Swichgage-Modelle der Serie 20P (2 Zoll/51 mm Zifferblatt) und der Serie 25P (2-1/2 Zoll/64 mm Zifferblatt) sind membranbetätigte, druckanzeigende Manometer mit eingebauten elektrischen Schaltern. Diese Schalter werden zum Auslösen von Alarmen und/oder Abschaltvorrichtungen verwendet. Es sind Messbereiche von 0-15 psi (103 kPa) [1,0 bar] bis 0-100 psi (690 kPa) [7,0 bar] erhältlich. Der Mechanismus des Manometers ist in einem korrosionsbeständigen Stahlgehäuse untergebracht. Eine bruchfeste Linse aus Polycarbonat und eine polierte Edelstahllünette schützen dieses robuste, langlebige Instrument. Die Genauigkeit und der Schutz vor moderatem Überdruck werden durch eine einzigartige, einheitliche Membrankammer gewährleistet. Ein eingebauter Pulsationsdämpfer hilft, Zeigerflattern zu vermeiden, und kann zur Reinigung herausgenommen werden. Bei den Modellen 20P und 25P dient der Manometerzeiger als Druckanzeige und als ein Schaltpol, der einen Stromkreis schließt, wenn er den einstellbaren Grenzkontakt berührt. Die Kontakte sind über das Gehäuse geerdet und haben eine selbstreinigende Bewegung, um die elektrische Kontinuität zu gewährleisten. Das Modell 20PE hat interne SPDT-Schalter mit Schnappfunktion. Es sind auch Modelle ohne Schalter (Murphygage®) erhältlich, die nur den Messwert anzeigen. Grundmodelle swichgage der Serien 20P und 25P Der DMS-Zeiger schließt mit einem einstellbaren Kontakt einen Steuerstromkreis. swichgage 20PE 20PE (war 20EO) Verfügt über interne SPDT-Schalter mit Schnappfunktion anstelle der einpoligen Zeigerkontakte. Wenn sich der Schalter bei fallendem Druck schließt, wird er gesetzt, bei steigendem Druck wird der Schalter zurückgesetzt. 20P7 Lockout Swichgage Gleich wie die Serie 20P. Sie verfügen zusätzlich über eine halbautomatische Verriegelung an der Vorderseite zur Überbrückung der Anlaufphase. Diese eingebaute Vorrichtung hält den Zeiger beim Einschalten vom Kontakt fern.
