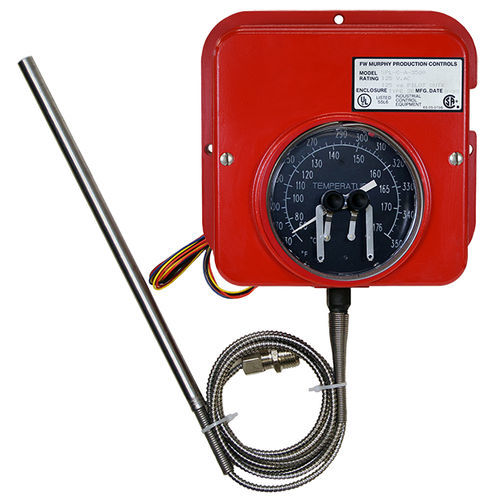

Temperaturmessgerät SPL

analog

Kombination aus Anzeiger und kritischem Temperaturgrenzschalter Hohe und niedrige Temperaturgrenzkontakte sind sichtbar und einstellbar Versionen für Schalttafel- und Wandmontage Versionen mit selbsthaltendem Steuerrelais erhältlich Die 4-1/2" (114 mm) große Messuhr ist ein mechanisches Messgerät zur Temperaturanzeige. Sie ist eine Kombination aus Messuhr und kritischen Temperaturgrenzschaltern. Die Grenzkontakte für hohe und niedrige Temperaturen sind sichtbar. Sie enthält einstellbare elektrische Kontakte, die zum Starten und Stoppen, zum Auslösen von Alarmen und zum Abschalten von Geräten verwendet werden können. Es sind Schalttafel- und Wandmontageversionen sowie verriegelbare Steuerrelaisversionen erhältlich. Es sind Bereiche von 9° bis 121° C (15° bis 250° F) bis 54° bis 177° C (130° bis 350° F) erhältlich. Typische Anwendungen sind: Gaskompressoren Heizungen und Kühler Temperatur von Wasserpumpen Temperatur des Motorkühlmittels Prozess-Temperatur Basis-Modelle Messgerät der Serie SPLC: Aufbauversion des Messgeräts. Bei diesen Modellen ist der Zeiger des Messgeräts mit zwei einstellbaren Kontakten ausgestattet, um einen Steuerstromkreis zu schließen Messgerät der SPLFC-Serie: Schalttafeleinbauversion (rundes Gehäuse) der SPLC. Wir bieten quadratische Gehäusekonfigurationen an, die an runde Schalttafelöffnungen angepasst sind, siehe Abmessungen Grundlegende Bedienung Dieses dampfbetätigte Messgerät verfügt über ein abgedichtetes Kapillarrohr und einen Messfühler. Bei Wärmeeinwirkung dehnt sich die Flüssigkeit im Fühlerkolben zu Dampf aus und erzeugt Druck gegen einen Rohrfedermechanismus. Die Rohrfeder setzt diesen Dampfdruck in einen mechanischen Messwert um Bei den Modellen SPLC und SPLFC dient der Manometerzeiger als Druckanzeige und als ein Schaltpol, der einen Stromkreis schließt, wenn er die einstellbaren Grenzkontakte berührt
