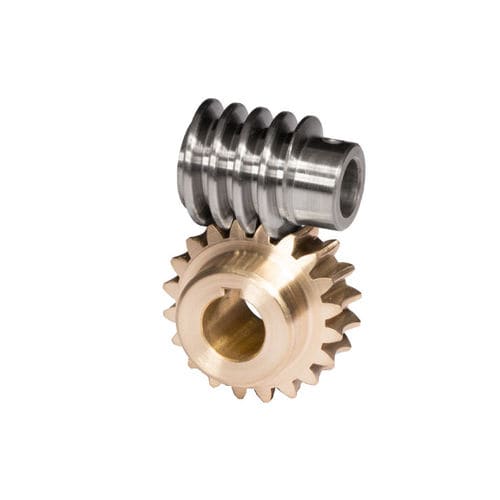

Schneckenradsatz A22 series

gerade verzahntKunststoffStahl

Schnecke rechtssteigend aus Stahl, einsatzgehärtet HV 620 – 700. Schneckenrad aus CuZn37Mn3Al2PbSi-S40 oder CuZn37Mn3Al2Si°. Auf Anfrage aus Kunststoff oder HGW 2083. °Hinweis: Seit dem 21. Juli 2021 laufen die Ausnahmen der EU-Richtlinie 2011/65/EU (RoHS II) bezüglich der Verwendung von Blei als Legierungselement in Stahl (Ausnahme 6a in Anhang III) und in Kupferlegierungen (Ausnahme 6c in Anhang III) aus. Um unseren Kunden Rechtssicherheit in Bezug auf die Anforderungen der RoHS-Richtlinie zu geben, haben wir uns entschieden, unsere Norm-Schneckenradsätze sukzessive auf Legierungen mit einem Bleigehalt ≤ 0,1 Gew. % umzustellen (Schnecke: 11SMn30 / Schneckenrad: CuZn37Mn3Al2Si). Eine aktuelle Übersicht über bereits umgestellte Materialien finden Sie auf den Produktseiten in unserem Online-Shop. Sie erkennen diese an der Kennzeichnung ° sowie an den neuen Artikelnummern ohne Leerzeichen (Bsp. neu: R17U80B° / Bsp. alt: R 17U 80B). Das angegebene Abtriebsmoment (T2) gilt für eine Eingangsdrehzahl von 2800 U/min. an der Schnecken (-welle). Die Werte für den Wirkungsgrad (siehe Tabelle im Schneckenradsatzkatalog) sind Richtwerte. Lagerung, Schmierung, Drehzahl und Einbau können den Wirkungsgrad zusätzlich zum Steigungswinkel beeinflussen. Die Räder können nur mit Schnecken des gleichen Achsabstandes und mit dem gleichen Übersetzungsverhältnis kombiniert werden. Schnecken oder Schneckenräder anderer Hersteller können nicht grundsätzlich mit dem Gegenstück von Framo Morat gepaart werden. In aller Regel ist dafür eine Anpassung der Verzahnungsdaten nötig. Alle Maße können auf Anfrage variabel angepasst werden.
