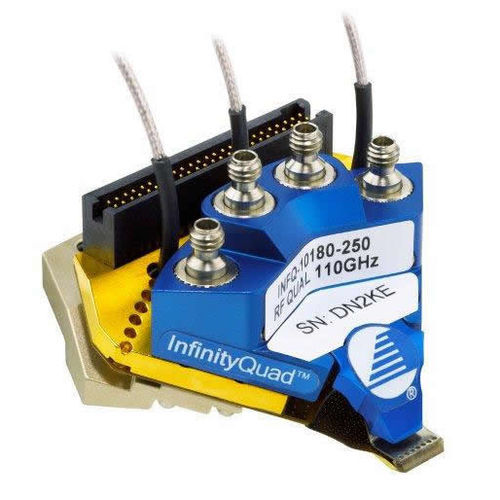

Widerstandsonde InfinityQuad

Für wiederholbare und präzise technische Tests von DC-, Logik-, HF- und mmWave-RFIC-Bauteilen gewährleistet der InfinityQuad™-Tastkopf zuverlässige Messergebnisse bis 110 GHz über einen weiten Temperaturbereich (-40 °C bis 125 °C). Die langlebige, fotolithografisch definierte Fine-Pitch-Spitzenstruktur ermöglicht die Messung kleiner Pads bis zu 30 x 50 μm bei minimaler Beschädigung der Pads und gleichbleibend niedrigem Kontaktwiderstand. Die langlebigen Tastspitzen mit einer kleinen Kontaktfläche von ~10 μm Durchmesser gewährleisten mehr als 250.000 Berührungen auf Al-Pads und bieten eine genaue X-, Y- und Z-Ausrichtung. Pads mit einer Größe von 30 μm x 50 μm werden bei automatisierten Übertemperatur-Tastanwendungen Realität. Dies ermöglicht es dem Benutzer, die Größe der Pads zu reduzieren, spart Platz auf dem Gerät und verringert den parasitären Anteil der Pads - beides spart Geld und verbessert die Messgenauigkeit. Die InfinityQuad-Technologie reduziert die Mindestgröße des Pads, das mit einem Multikontakt-Mixed-Signal-Tastkopf verwendet werden kann. Und für Kunden, die bereits kleine Pads verwenden, können Sie den Kontakt mit dem Pad wiederholt herstellen und so die Zeit für manuelle Tests reduzieren oder die Notwendigkeit, automatische Tests zu wiederholen, weil die Prüfspitzen von den Pads abrutschen, eliminieren.
