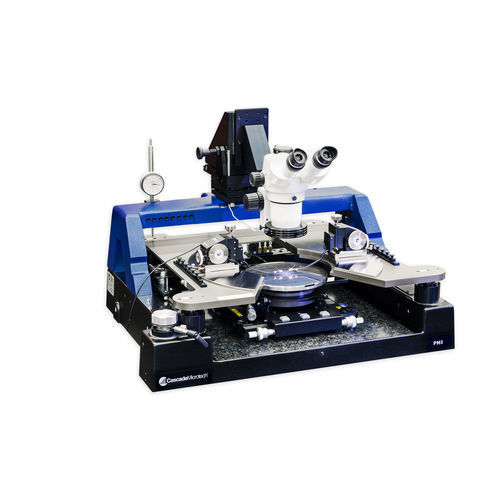

Messsystem für Wafer PM8
Mikroskop

Messsystem für Wafer
Messsystem für Wafer
Messsystem für Wafer
Messsystem für Wafer
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Gemessenes Produkt
für Wafer
Weitere Eigenschaften
Mikroskop

Beschreibung

Das PM8 wurde entwickelt, um eine hochstabile, ergonomische und flexible Probeplattform für präzise analytische Probeanwendungen bis zu 200 mm zu bieten, wie z. B. Bauteil- und Wafercharakterisierung, Fehleranalyse (FA), RF/mmW- und Sub-THz-Probing, Opto-Engineering und MEMS. Sondenplatte - Kompatibel mit Sondenkartenadaptern - Probe Cards und Positionierer können gleichzeitig verwendet werden - Großer Platz für die Aufnahme mehrerer Positionierer auf jeder Seite - mm-Wave-Platen für 110 GHz Load Pull und andere RF-Rauschanwendungen - Gekühlte Aufspannplatte für Chucks bis zu 300 °C Bewegung der Aufspannplatte - 45 mm Verfahrbereich für maximale Flexibilität - Die Systemhöhe kann leicht von Wafer- zu Leiterplattenanwendungen angepasst werden - Motorisierte Bewegungsoption für schnellen Betrieb

---

VIDEO

Kataloge

PM8
PM8
1 Seiten
