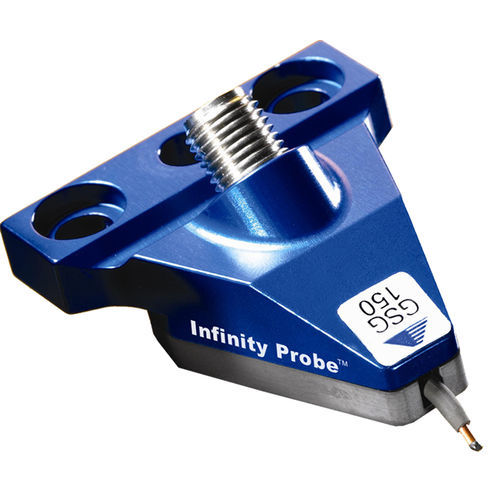

Widerstandsonde Infinity

MessBreitband

Der Infinity-Tastkopf ist ideal für die Charakterisierung und Modellierung von Bauelementen. Er kombiniert einen extrem niedrigen Kontaktwiderstand auf Aluminiumpads mit einer unübertroffenen HF-Messgenauigkeit für äußerst zuverlässige, wiederholbare Messungen. Die proprietäre Dünnfilm- und Koaxialsonden-Technologie reduziert unerwünschte Kopplungen mit benachbarten Geräten und Übertragungsmodi. - Lithografische Dünnfilm-Konstruktion - Hervorragende Nebensprech-Eigenschaften - Nicht oxidierende Spitzen aus einer Nickellegierung - Innovativer Mechanismus zur Kraftübertragung - 40GHz, 50GHz, 67GHz, 110GHz und 145GHz Anschlüsse verfügbar - Konfigurationen GSG, SG, GS, GSGSG, GSSG, SGS - 50 bis 250 µm Raster (andere Raster auf Anfrage erhältlich) - Hochstromversion (2 A) verfügbar - Hervorragende Feldeinschränkung reduziert unerwünschte Kopplungen mit benachbarten Geräten und Übertragungsmodi - Hervorragende Messgenauigkeit und Wiederholbarkeit - Kleiner Abrieb minimiert die Beschädigung des Aluminiumpads - Typischer Kontaktwiderstand < 0,05 Ω auf Al, <0,02Ω auf Au - Sparen Sie wertvollen Platz auf dem Wafer und reduzieren Sie die parasitären Anteile auf dem Pad, indem Sie die Pad-Geometrien auf 25 x 35 µ m verkleinern können (im besten Fall)
