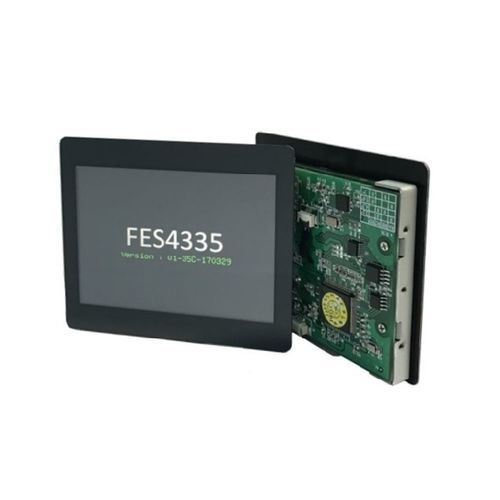

LCD-Displaymodul FES4335U1

TFT1366 x 7681920 x 360

FES4335U1 ist ein kostengünstiges, hocheffizientes und intelligentes TFT-LCD-Display-Steuerungsmodul, das Zeichen oder 2D-Grafikanwendungen in einem eingebetteten 768KB großen Display-RAM bereitstellen kann. FES4335U1 bietet eine serielle Schnittstelle (UART-TTL), um eine Hardware-Kommunikation mit einer externen einfachen MCU (wie 8051 usw.) herzustellen, und stellt die "Befehlstabelle" für den Aufruf und die Ausführung grafischer Effekte bereit. Entsprechend der "Befehlstabelle" der Grafik-APIs muss die externe MCU nur den entsprechenden Befehlscode mit Parametern über die serielle Schnittstelle an das FES4335U1 übertragen. Der Befehlsdecoder im FES4335U1 führt die Grafikaufgabe dann automatisch aus. Betrieb & Anwendung: 1. Digitale Beschilderung 2. Aufzug 3. Datenerfassungsknoten 4. Verkaufsautomat Schnittstelle UART, RS232 (optional), RS422 (optional) bildspeicher: 64Mb-flash ROM, bis zu 128Mb Verfügbare Befehlstabelle
