Mechanisches Spannsystem

Spindelfür RohreSchienen

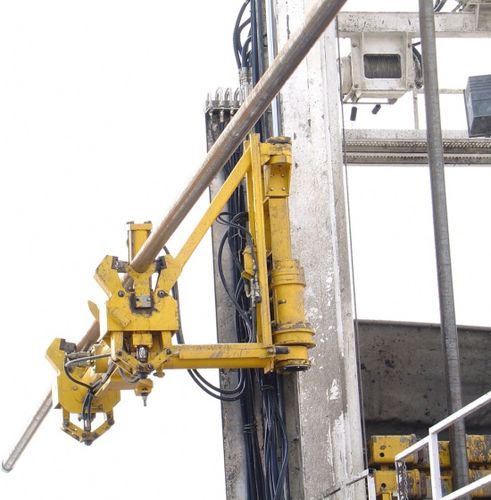

ROHRHANDHABUNGSSYSTEME Foremost entwickelt und fertigt eine Reihe von Rohrhandhabungssystemen, die Ihren Anforderungen an eine sichere und effiziente Handhabung von Rohren entsprechen. Die Rohrhandhabungssysteme von Foremost werden auf einer Vielzahl von Bohrinseln in verschiedenen Anwendungen auf der ganzen Welt eingesetzt, um die Produktivität und Sicherheit beim Bohren zu erhöhen. Unsere Systeme sind mit den meisten Mastkonstruktionen kompatibel und in der Lage, verschiedene Bohrrohrlängen, -gewichte und -durchmesser zu handhaben. Der Foremost Pipe Handler wird direkt und parallel zum Mast der Bohranlage montiert. Der Pipe Handler ist so konstruiert, dass er Bohrgestänge und Manschetten erfasst, die auf einer horizontalen Ebene parallel zum Bohrturm und in Reichweite der Backeneinheit des Pipe Handlers liegen. Die Backenbaugruppe des Stangengreifers klemmt den Außendurchmesser des Bohrgestänges in zwei Positionen fest ein. Sobald sie eingerastet ist, wird die Schlittenbaugruppe entlang der Länge des Mastes bis zu einem Punkt angehoben, an dem das Bohrgestänge parallel zum Mast positioniert werden kann. Das Bohrgestänge wird dann direkt unter die Spindel des Drehantriebs geschwenkt. Während die Stange in der eingespannten Position festgehalten wird, wird der Drehantrieb abgesenkt, bis die Spindel in das Gewinde am oberen Ende des Bohrgestänges eingreift. Die Spindel wird gedreht, um die Gewindeverbindung herzustellen, wobei die Backenbaugruppe des Rohrführers als Unterstützung dient. Nachdem die Verbindungen entsprechend den Spezifikationen hergestellt wurden, wird die Backenbaugruppe ausgekuppelt, zur Seite des Mastes zurückgeschwenkt und wieder auf die Ladehöhe am Mastfuß positioniert.
