CNC-Fräsmaschine / 5-Achs ENDURA® PRO LINEAR

vertikalFahrständerfür Aluminium

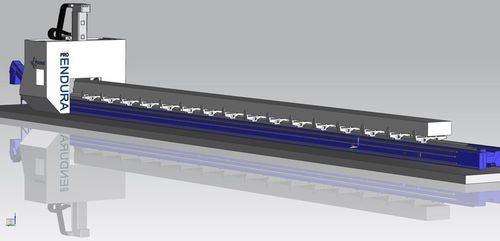

Die ENDURA® PRO LINEAR ist eine 5-Achs-Gantry-Langbettfräsmaschine, speziell ausgelegt für die Hochleistungszerspanung von Profilstrukturbauteilen aus Aluminium und Verbundwerkstoffen. Die Monoblockmaschinenbettkonstruktion der ENDURA® PRO LINEAR ermöglicht eine ausgeglichene und gleichmäßige Lastverteilung. Die großen Verfahrwege dieser Werkzeugmaschine in den Achsen X, Y und Z sowie der Einsatz eines präzisen hochsteifen Fräskopfes ermöglichen eine effiziente 5-Achsbearbeitung von großvolumigen und räumlich gekrümmten sowie verdrillten Werkstücken, wie beispielsweise Stringer- und Struktubauteile aus der Luftfahrtindustrie. Durch die Fertigung sehr steif ausgeführter Maschinenstruktur- und Vorschubsantriebskomponenten ergeben sich neben höchsten Dynamiken auch exzellente Positionier- und Wiederholgenauigkeiten im gesamten Bearbeitungsraum. Die 5-Achs-Langbett Profilfräsmaschine ENDURA® PRO LINEAR erzielt bei geringstem Verschleiß an der Fräswerkzeugschneide höchste Zerspanungsraten von bis zu 11,0 l/min. MERKMALE, TECHNIK UND AUSSTATTUNG: Hochdynamische GANTRY - Portalfräsmaschine: Portal in X-Richtung fahrend. Aufbau der Maschine: Maschinenbett (X-Achse) in einem soliden Monoblockguss ausgeführt, Kreuzschlitten, Portal (Y-Achse) und Seitenwände als Stahl-Schweißkonstruktion, Hubbalken (Z-Achse) aus Guss. Fundamentlose Aufstellung der Maschine: Aufgrund des eigensteifen Maschinenbettes ist für die Aufstellung lediglich ein üblicher Industrieboden, ca. 300 mm dick, stahlbewährt, ausreichend; Ein spezielles Fundament ist hingegen nicht erforderlich. Die Maschine wird mittels mit dem Hallenboden verschraubten Fixatoren aufgestellt und ausgerichtet.
