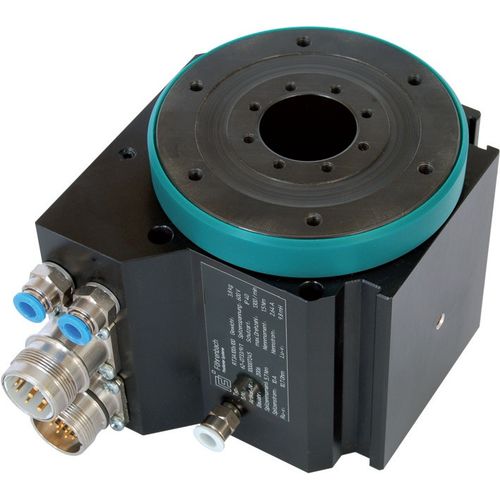

Motordrehtisch RT3, RT4

vertikalfür Werkzeugmaschinenmit Direktantrieb

Rundtisch mit Direktantrieb RT3 Die Rundtische mit Direktantrieb sind in verschiedenen Ausführungen erhältlich: RT3A100x100, RT3A100x155, RT3A80x130, RT3A150x100, RT3A150x130, RT3A250x170, RT3A150x60, RT3A200x60 und RT3G630x225 Rundtische RT3G 630 - hochdynamisch, hochpräzise und schwerbelastbar Dieser direkt angetriebene Rundtisch RT3G630 wurde speziell für die Werkzeugmaschinenindustrie und Montageautomaten entwickelt. Er zeichnet sich aus durch seine hochpräzise, hochdynamische und schwerbelastbare Ausführung. Der Rundtisch wird durch einen permanent erregten 3-Phasen Synchronmotor angetrieben. Der Drehteller und das Gehäuse sind aus Grauguss gefertigt. Zur genauen Positions- und Geschwindigkeitserfassung des Rotors und zur Motorkommutierung ist ein inkrementelles Messsystem mit optischer Abtastung eingebaut. Neben den Dichtungen bietet ein Sperrluftanschluss Schutz gegen das Eindringen von Schmutz und Feuchtigkeit. Rundtisch RT4A - hochdynamisch, hochpräzise und extrem flache Bauweise Der RT4A400 ist ein luftgelagerter Rundtisch in außergewöhnlich flacher Bauweise. Das Rundtischgehäuse und der Drehteller werden aus Aluminium gefertigt. Der integrierte Direktantrieb und die niedrige Bauhöhe ermöglichen die Realisierung von Anwendungen, die mit konventionellen Schneckentrieben nicht machbar sind. Das Antriebsprinzip bietet zudem hohe Beschleunigungen und kurze Taktzeiten.
