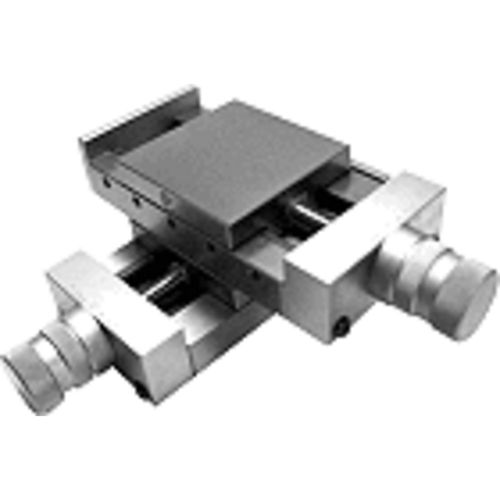

Linearer Koordinatentisch

manuell2-AchsKreuzrollen

Unsere Kreuzrollenführungen sind garantiert untereinander austauschbare Normelemente. Sie gestatten den Bau absolut spielfreier, äußerst steifer und genauer linearer Längsführungen. Vorteile •hohe Belastbarkeit •äußerste Leichtgängigkeit •kleiner Platzbedarf •ange Lebensdauer Einbauvorschrift: Bei Einbau der Kreuzrollenführung ist darauf zu achten, daß die Auflageflächen parallel und winklig bearbeitet sind. Die Toleranzen der Auflage- bzw. Montageflächen sollen den Fertigungstoleranzen der Führungsschienen (Normalqualität) entsprechen. Die Vorspannung richtet sich nach den jeweiligen Einbauverhältnissen bzw. Starrheit der Schlitten-Konstruktion. Wir empfehlen eine Vorspannung zwischen 5 und 20% der max. Belastung. Die Tragfähigkeit der kompletten Schlittenführung wird auf jeden Fall um die eingestellte Vorspannung gemindert.
