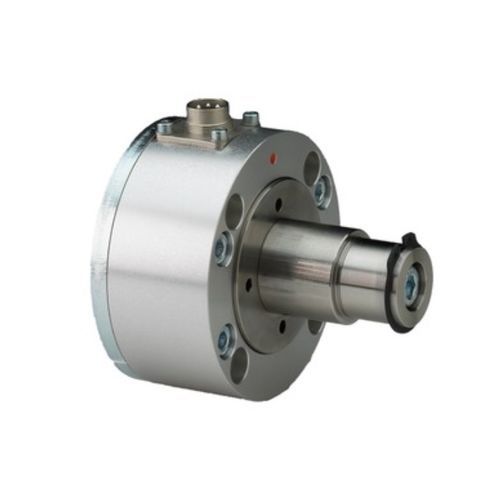

Zugkraft-Wägezelle CZ series

KnopfEdelstahlkompakt

CZ – Kompakter Kraftaufnehmer mit flexiblen Montagemöglichkeiten für Messwalzen ohne Achse •25 mm Achse für Standardwälzlager •Nennkräfte von 50 bis 1500 N •Optionen für erhöhten Temperaturbereich und Vakuum-Anwendungen •Messbereich 30:1, Genauigkeitsklasse ±0.5% •Überlastschutz bis 10-fache Nennkraft, Messkörper aus Edelstahl Die Kraftaufnehmer der CZ-Baureihe zeichnen sich durch ihre kompakte Bauweise und die flexiblen Montagemöglichkeiten aus. Die Kraftaufnehmer der CZ-Baureihe sind für die Materialzugmessung an Walzen mit integrierten Wälzlagern, ohne Achse konzipiert. Der Kraftaufnehmer ist als Version mit Flanschmontage erhältlich, bei der die Verschraubung von der Walzenseite her erfolgt. Eine Schulter am Messkörper dient hier zur Zentrierung am Maschinenrahmen. Eine weitere Version erlaubt die Verschraubung von der Aussenseite der Maschine durch den Maschinenrahmen. Ein Zentrierstift kann zur eindeutigen Bestimmung der Lage und des Winkels, wie auch als Verdrehsicherung eingesetzt werden. Ein Montagewinkel ist als Zubehör erhältlich. Die Achse erlaubt die einfache Aufnahme eines Wälzlagers mit 25mm Innendurchmesser. •Einfache Montage von Standardwalzen ohne Achse •Für breite Anwendungsbereiche •Keine Änderung an der Maschine für Spezialanwendungen notwendig •Hohe Messgenauigkeit auch bei kleinen Lasten •Robust und langlebig
