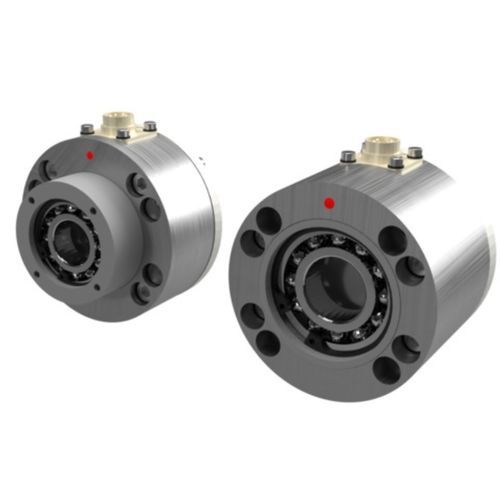

Zugkraft-Kraftmesslager C series

Knopfkompaktflexibel

•kompakte Aussenmasse und unterschiedliche Montageoptionen •Nennkräfte von 50 bis 1000 N •Optionen für erhöhten Temperaturbereich und Vakuum-Anwendungen •Messbereich 30:1, Genauigkeitsklasse ±0.5% •Überlastschutz bis 10-fache Nennkraft, Messkörper aus Edelstahl Die Kraftaufnehmer der C-Baureihe zeichnen sich durch ihre kompakte Bauweise und die flexiblen Montagemöglichkeiten aus. Sie sind für die Materialzugmessung an Walzen mit rotierenden Wellen konzipiert. Der Kraftaufnehmer ist als Version mit Flanschmontage erhältlich, bei der die Verschraubung von der Walzenseite her erfolgt. Eine Schulter am Messkörper dient hier zur Zentrierung am Maschinenrahmen. Eine weitere Version erlaubt die Verschraubung von der Aussenseite der Maschine durch den Maschinenrahmen. Ein Zentrierstift kann zur eindeutigen Bestimmung der Lage und des Winkels, wie auch als Verdrehsicherung eingesetzt werden. Ein Montagewinkel ist als Zubehör erhältlich.
