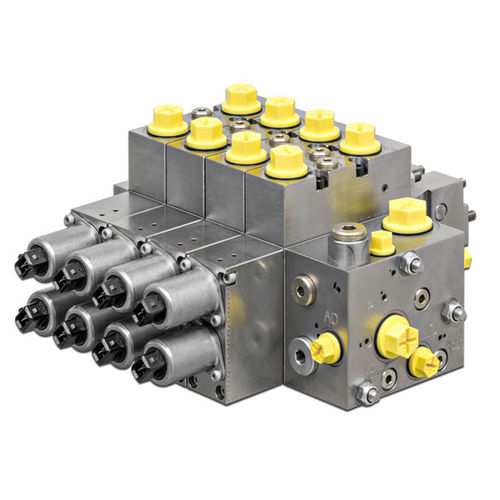

Hydraulik-Wegeventil / Schieber APV 10

mit manueller Bedienunghydraulisch gesteuertmechanisch betätigt

Die AMCA APV-Steuerventil-Serie ist ein hoch modulares Ventil-Baukastenprinzip, das es in Sektionsbauweise und in Plattenaufbaudesign gibt. Die APV-Serie gibt es in vier unterschiedlichen Größen, APV10, APV16, APV22 und APV32 und deckt einen Volumenstrombereich zwischen 80 l/min und 1000 l/min ab. Sie zeichnet sich ferner durch hohen Druckbereich bis 420 bar, niedrige Hysterese und die optional erhältliche salz- und seewasserbeständige Protalloybeschichtung aus. Ein weltweites Händlernetz an Build-Partnern hilft Ihnen bei der Umsetzung Ihrer Lösung. Die Schieber Sektion ist die zentrale Basis. Sie besteht aus einem Steuerkolbenabschnitt (I), aus grundlegenden oder kundenspezifischen Anschlussblöcken (II) sowie Feder- und Endkappen (III). Beim APV10 beispielsweise sind maximal 15 parallele Sektionen möglich. Herkömmliche Wegeventile steuern Start, Stopp und Bewegungsrichtungen von Hydraulikmotoren und Zylinder. Die Geschwindigkeit dieser Benutzer hängt jedoch vom Lastdruck ab. Wenn dieser Lastdruck variiert dann ist die Geschwindigkeit kaum steuerbar. Die AMCA-Proportional-Wegeventile der APV-Serie sind druckkompensiert und erreichen eine ideale Regelung von Kraft, Geschwindigkeit, Beschleunigung und Verzögerung, unabhängig von der Last und erhöhten Anforderungen. Die Lastkompensation erfolgt über die hydraulische Druckwaage (1), den Schieber im unteren Bereich der Sektion. Für das APV-Sektionsventil gibt es unterschiedliche Betätigungsarten (2). Neben manuellen Betätigung gibt es hydraulische Betätigungsart und elektrische Betätigungsart des Hauptschiebers.
