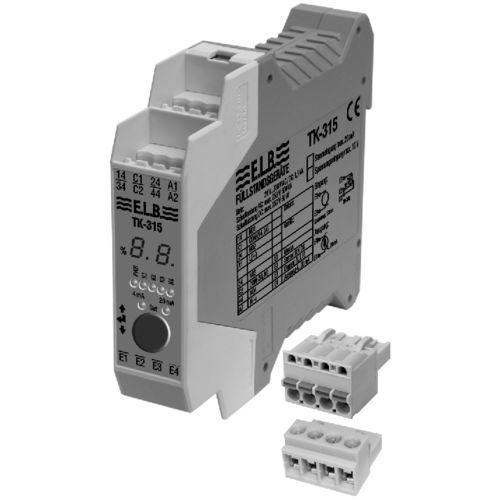

Auswertegerät TK-315

Steuerung & Erfassung von Füllstanden über 0(4)...20 mA oder 0...10 V Eingangssignal digital einstellbare Schaltpunkte freie Einstellung der 4 Grenzwerte frei über die gesamte Messlänge Beschreibung Der Grenzwertgeber TK-315 kann in Verbindung mit unseren kontinuierlichen Niveaumesswertgebern der Typenreihe TK-30..., Sensoren mit 0(4)...20 mA oder 0...10 V Ausgangssignal, zur Steuerung / Erfassung von Füllstandshöhen eingesetzt werden. Weiterführende Produktinformationen Werden mehr als 4 Grenzwerte (Schließer) benötigt, so können Grenzwertgeber zu einer Funktionseinheit parallel geschaltet werden. Alle Grenzwerte können frei über die gesamte Messlänge eingestellt werden. Das am Eingang des Grenzwert-gebers anliegende Signal wird, mit vom Anwender digital einstellbaren Schaltpunkten, verglichen. Werden diese grenzwerte über- bzw. unterschritten, schaltet der jeweilige potentialfreie Ausgangskontakt um. Die Ausgangsrelais des Grenzwertgebers TK-315 arbeiten nach dem Arbeitsstromprinzip. Das Messsignal wird digital in % angezeigt. Der TK-315 besitzt ein Weitbereichsnetzteil und kann von 24 V DC bis 230 V AC betrieben werden. Eigenschaften Schutzart EN 60529 Klemme IP 20 Schutzart EN 60529 Gehäuse IP 40 Betriebstemperatur –20...+60 °C Nennspannung 24... 230 V AC/DC Leistungsaufnahme 2 VA Abmessungen Gehäuse Typ B 22,5 x 114,5 x 99 mm Abmessungen Gehäuse Typ C 22,5 x 114,5 x 114 mm Eingang Strom 0/4...20 mA Spannung 0...10 V Widerstand in Dreileiterschaltung RG 0–4...10 kΩ Ausgang Ausgangskontakte 4 Schließerkontakte Schaltspannung max. 250 V AC Schaltstrom max. 3 A Schaltleistung max. 500 VA Toleranz Temperatureinfluss max. ± 0,6 % der Signalspanne
