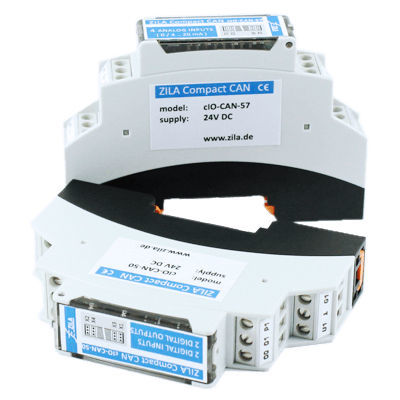

Messwandler für DIN-Schiene cIO

kompaktdigitalCAN-Bus

Flexibel einsetzbare E/A-Baugruppen zur Integration analoger und digitaler Signale an ein CAN-Netzwerk für unterschiedlichste Sensor - und Steuerungssignale einsetzbar als Erweiterung von Prüf- und Automatisierungssystemen Beschreibung Die Module der cIO-CAN-Serie sind universell einsetzbare Ein- und Ausgabebaugruppen für die Integration von Sensor- und Steuerungssignalen in CANopen Prüf- und Automatisierungssystemen. Weiterführende Produktinformationen Das äußerst kompakte Kunststoffgehäuse ist zum Aufrasten auf DIN-Tragschienen vorgesehen. Mittels DIP-Schaltern lassen sich Node-ID und CAN-Baudrate schnell und einfach einstellen. In den E/A-Modulen sind die CANopen-Standards DS301 und DS401 implementiert. Die Module unterstützen CAN-Nachrichten mit 11- und 29-Bit Identifier. Funktionen der CANopen-E/A-Module Dynamisches PDO Mapping Variable PDO Identifier CANopen PDO Übertragungsmodi: synchron, asynchron, ereignisgesteuert, zyklisch, azyklisch, Remote-Frame-bezogen Event Timer und Inhibit Timer für alle Transmit PDOs Nodeguarding, Lifeguarding und Heartbeat Emergency-Nachrichten CAN-Bus Eigenschaften CAN-Bus nach ISO11898 CANopen remote I/O Module entsprechend den CiA Draft Standards DS301 Version 4.2 und DS401 Version 3.0 CAN-Baudraten bis 1MBit CAN-Bus nach ISO11898 mit Transceiver TJA1050
