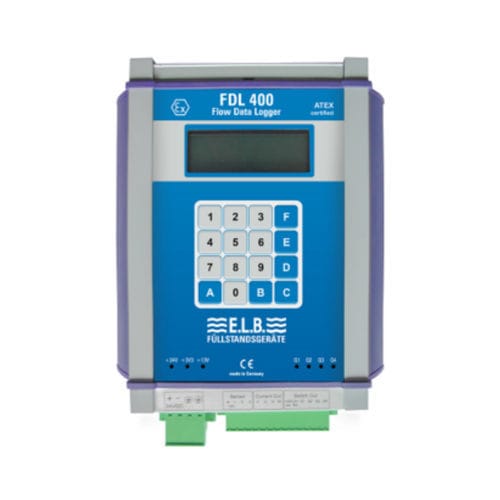

Durchfluss-Datenlogger FDL400

Wasserstand4-20mAUSB

Wandmontage o. Normschienenmontage Besondere Eigenschaften Anzeige von Fließgeschwindigkeit, Füllstand, Durchfluss, Durchflussmenge Besondere Eigenschaften konfigurierbare Ausgänge Beschreibung Das Messgerät FDL400 „Flow Data Logger 400“ eignet sich zur Durchflussmessung von Wasser und Abwasser in voll- oder teilgefüllten Kanälen oder Rohren verschiedenster Geometrien. Weiterführende Produktinformationen Die Auswertung erfolgt nach der Durchflussformel Q = V x A. Q = Durchflussmenge V = Fließgeschwindigkeit A = Benetzte Fläche Ein am Kanalboden oder Wand montierter, kombinierter Messsensor erfasst die Fließgeschwindigkeit V in m/s nach dem Dopplerprinzip. Über eine Schallkeule, die gegen die Fließrichtung in das Medium strahlt, werden die Geschwindigkeitsdaten erfasst und im Prozessor weiterverarbeitet. Der integrierte Drucksensor dient zur Erfassung der Füllhöhe in m; über diesen Wert wird wiederum im Prozessor nach einem vorprogrammierten Kanalquerschnitt die jeweils durchströmte Segmentfläche in m² berechnet. Die beiden Multiplikanden ergeben die Summe Q in l/s Die Programmierung aller benötigten Parameter erfolgt über die auf der Gerätefront zugänglichen 16-fach Tastatur. Im übersichtlichen 4-fach Display erscheinen die Einzelwerte Fließgeschwindigkeit Füllhöhe Durchfluss Menge Die Messsensoren werden von der Auswerteelektronik mit der notwendigen Spannung versorgt. Das Messgerät FDL400 dient neben seiner eigentlichen Messfunktion auch als Speisegerät für die dafür vorgesehenen und zugelassenen Sensoren. Das Gerät besitzt 4 Schaltausgänge. Messdaten werden auf einer SD-Karte (Secure Digital Memory Card) gespeichert.
