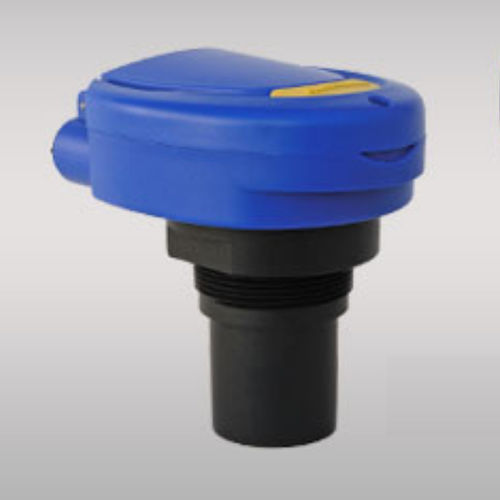

Ultraschall-Niveauschalter EchoSwitch® LU74-78 series

für Flüssigkeitenfür TanksKunststoff

Der universell einsetzbare Ultraschall-Füllstandssensor bietet eine kontinuierliche Füllstandserfassung bis zu 8 m (26,2') mit 3 programmierbaren Relais für Füllstandschalter- oder Füllstandskontrollfunktionen und einem 4-20-mA-Signalausgang. Der Sensor wird über das integrierte Drucktasten-Anzeigemodul programmiert. Jedes Relais kann auf einen einzelnen Sollwertalarm konfiguriert werden oder auf zwei Sollwerte für automatisches Füllen oder Leeren in Simplex-, Duplex- oder Triplex-Niveausteuerungsmodi mit wählbarer Zeitverzögerung und ausfallsicherer Logik verriegelt werden. Der eingebettete Niveauregler kann die Kosten senken, indem er die externe Steuerungshardware ersetzt. Dieser berührungslose Füllstandssensor ist ideal für korrosive, klebrige oder schmutzige Flüssigkeiten geeignet und wird häufig für Pumpstationen, Sumpf- und Tagestankfüllstände eingesetzt. MERKMALE Einfache Konfiguration über integriertes Drucktasten-Anzeigemodul Drei programmierbare Relais für Schalter, Pumpensteuerung und Fail-Safety 1 Pumpe oder Ventil mit 2 Alarmen 2 Pumpen Lead-Lag mit 1 Alarm 2 Pumpen Duplexbetrieb mit 1 Alarm 3 unabhängige Schaltpunktalarme 4-20-mA-Ausgang für lokale oder Fernüberwachung des Prozessniveaus LCD-Display zeigt Füllstandshöhe in technischen Einheiten und Relaisstatus an Schmale 2" oder 3" Strahlbreite für Anwendungen mit begrenztem Platzangebot Kurze Totzone von 4" oder 8" maximiert die Füllkapazität des Tanks PVDF-Messwandler und NEMA 4X PC-Gehäuse für korrosive Flüssigkeiten Automatische Temperaturkompensation für genaue Messungen Wiederholbarkeit: 0,25" (6,35mm) Signal-Erregung: 12 bis 28 VDC Schleifenwiderstand: 500 Ohm @ 24 VDC Totzone: LU77: 4" (10cm), LU74/78: 8" (20cm) Strahlbreite: LU77: 2" (5cm), LU74/78: 3" (7,6 cm) Konfiguration: Druckknopf Speicher: Nichtflüchtig Display-Typ: LCD, 6 Zeichen
