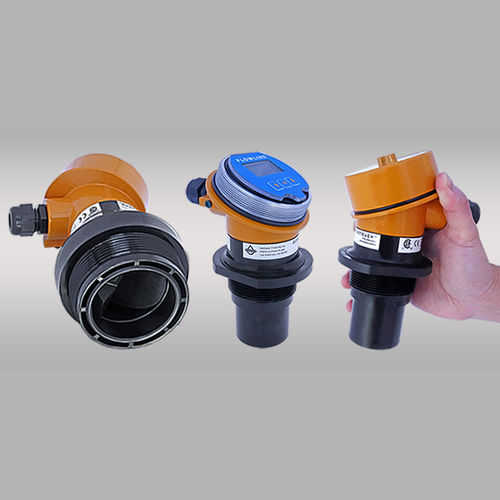

Ultraschall-Niveautransmitter EchoTouch® US series

für Wasserfür Abwasserfür Öl

Der eigensichere reflektierende Ultraschall-Füllstandstransmitter bietet eine kontinuierliche Füllstandmessung bis zu 12 m (39,3') mit einem analogen 4-20-mA-Signalausgang und wird über sein integriertes Drucktasten-Anzeigemodul oder die WebCal-Software konfiguriert. Der berührungslose Füllstandssensor verfügt über unsere patentierte Reflective Technology™, die eine zuverlässige Füllstandsmessung in kondensierenden Umgebungen ermöglicht. Wählen Sie diesen Sensor für Schüttgutbehälter mit nicht schäumenden und leicht dampfenden Medien wie Chemikalien, Wasser, Abwasser und Öl. Typische Anwendungen sind Schüttgutlager, Neutralisationstanks, Klärbecken und Abwassersümpfe. MERKMALE Reflective Technology™ misst zuverlässig bei Kondensation Korrosionsbeständiger PVDF-Schwinger mit Aluminiumgehäuse Schmale 7,6 cm (3") Strahlbreite für Anwendungen mit begrenztem Platzangebot LCD-Display zeigt Füllstand in Zoll, Meter oder Prozent der Spanne an Ausfallsichere Diagnose mit wählbaren ausfallsicheren Signalausgängen Konfiguration über Drucktasten-Display oder WebCal-Software REFLECTIVE Kondenswasser ist die häufigste Variable bei Füllstandanwendungen. Kondenswasser dämpft das akustische Signal von Ultraschallsensoren mit horizontalen Wandlern, wodurch ihre Signalstärke und ihr Signal-Rausch-Verhältnis um bis zu 50 % geschwächt werden und ihre Messzuverlässigkeit erheblich sinkt. Der Kern der Reflective Technology™ ist eine einfache Tatsache. Im Gegensatz zu flachen horizontalen Oberflächen können große Wassertropfen nicht an glatten vertikalen Oberflächen haften. Durch die vertikale Ausrichtung des Messwertaufnehmers läuft das Kondenswasser vom Messwertaufnehmer ab und beeinträchtigt die Sensorleistung nicht. Die ungehinderten Sende- und Empfangssignale werden über einen 45°-Reflektor zur Flüssigkeit hin und von ihr weg umgeleitet,
