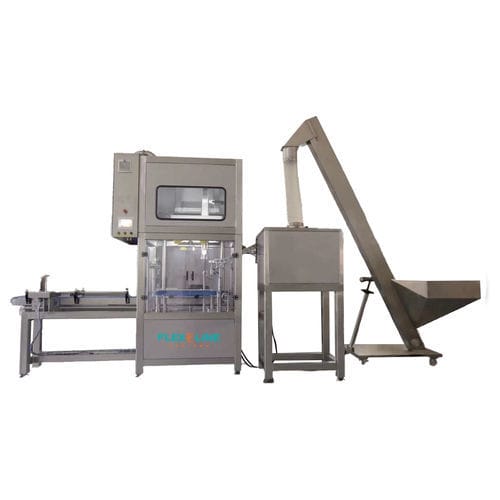

Automatische Schraubverschlussanlage

linearfür Flaschenfür die Lebensmittelindustrie

Automatische Verschraubungslinie für Flaschenverschlüsse Die Anlage ist für die automatische Zuführung, Ausrichtung, das Aufschrauben der Verschlüsse auf die Flaschen und die Qualitätskontrolle des Verschlusses konzipiert. Das System gewährleistet eine hohe Produktivität durch den synchronisierten Betrieb aller Einheiten ohne Anhalten des Förderers. 1. Fördersystem - Förderer-Typ: Bandförderer mit Führungen für eine stabile Flaschenbewegung. - Geschwindigkeit: Einstellbar (bis zu 50 Flaschen pro Minute). - Erkennungssensoren: - Optische Sensoren erkennen die Anwesenheit von Flaschen auf der Linie. - Das System synchronisiert den Betrieb des Manipulators mit der Bewegung der Flaschen. - Werkstoffe: Edelstahl, widerstandsfähig gegen Abnutzung und chemische Einflüsse. 2. Modul für die Zuführung und Ausrichtung von Verschlüssen Vibrierende Zuführschale: - Richtet die Verschlüsse automatisch in der richtigen Position aus. - Die Kapazität ist für einen langen Betrieb ohne häufiges Nachfüllen ausgelegt. Transportsystem: - Führt die Verschlüsse über eine geneigte Rutsche zum Greifer. - Kompatibel mit Verschlüssen verschiedener Formen und Größen (einstellbare Führungen). 3. Manipulator mit Greifer - Konstruktion: Roboter-Manipulator Greifer: - Ein spezieller Greifmechanismus mit einstellbarer Kraft für die präzise Handhabung von Verschlüssen. - Er sorgt dafür, dass der Verschluss aufgenommen, transportiert und auf die Flasche geschraubt wird Funktionsprinzip: - Der Manipulator verfolgt die Bewegung der Flasche auf dem Förderband. - Er schraubt die Verschlüsse auf, ohne das Förderband anzuhalten (synchronisierte Bewegung). 4. Qualitätskontrollsystem Hauptfunktionen: - Überprüft die Dichtigkeit des Verschlusses. - Erkennt das Vorhandensein von Verschlüssen. Überwacht das Schraubendrehmoment, um Flaschenbeschädigungen zu vermeiden. Kontrollmethoden: - In den Greifer integrierte Drehmomentsensoren.
